Point cloud là gì và ứng dụng hiện nay

Point cloud là gì?

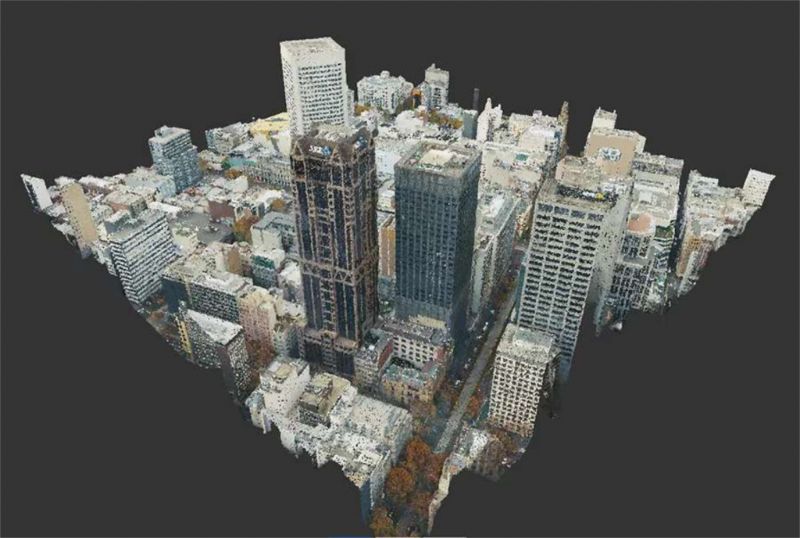

Point cloud là tập hợp các điểm dữ liệu 3D được thu nhận từ máy quét laser 3D, LiDAR, ảnh chụp xử lý bằng photogrammetry hoặc các thiết bị đo không gian khác. Mỗi điểm trong đám mây điểm đại diện cho một vị trí trên bề mặt vật thể, công trình, mặt đất hoặc khu vực khảo sát.

Về bản chất, point cloud không phải là mô hình 3D hoàn chỉnh như mesh hay BIM model. Nó là dữ liệu thô hoặc bán xử lý, gồm hàng triệu đến hàng tỷ điểm rời rạc. Khi nhìn tổng thể, các điểm này tạo thành hình dạng của nhà xưởng, máy móc, đường ống, địa hình, rừng cây, mặt đứng công trình hoặc bất kỳ đối tượng nào được quét.

Trong thực tế, một điểm trong point cloud thường có các thông tin sau:

• Tọa độ X, Y, Z: xác định vị trí điểm trong không gian 3 chiều.
• Màu RGB: lấy từ camera tích hợp hoặc ảnh màu, giúp dữ liệu dễ quan sát hơn.
• Intensity: cường độ phản xạ của tia laser, hữu ích khi phân tích vật liệu hoặc bề mặt.
• Classification: phân loại điểm như mặt đất, công trình, cây xanh, đường dây, mái nhà nếu dữ liệu đã được xử lý.
• Timestamp hoặc scan ID: hỗ trợ quản lý dữ liệu từ nhiều trạm quét hoặc nhiều lần đo.

Một point cloud được tạo ra như thế nào?

Point cloud thường được tạo bằng cách phát tia laser, ánh sáng cấu trúc hoặc xử lý ảnh để đo khoảng cách từ thiết bị đến bề mặt đối tượng. Khi máy quét thu hàng triệu phép đo ở các hướng khác nhau, phần mềm sẽ chuyển các phép đo này thành tập hợp điểm 3D.

Trong scan 3D công trình, quy trình tạo point cloud thường gồm 5 bước cơ bản:

1. Khảo sát mục tiêu quét: xác định phạm vi, yêu cầu độ chính xác, vị trí đặt máy và đối tượng cần thu dữ liệu.
2. Đặt trạm quét: bố trí máy scan 3D tại nhiều vị trí để hạn chế vùng khuất.
3. Thu nhận dữ liệu: máy quét phát tia laser và ghi lại tọa độ điểm trên bề mặt đối tượng.
4. Đăng ký dữ liệu: ghép nhiều trạm quét thành một hệ point cloud thống nhất.
5. Xử lý và xuất dữ liệu: lọc nhiễu, gán màu, phân loại, giảm dung lượng và xuất sang định dạng phù hợp.

Các phương pháp tạo point cloud phổ biến

Không chỉ máy quét laser 3D mới tạo được point cloud. Trong thực tế, tùy ngân sách, quy mô và độ chính xác yêu cầu, đơn vị khảo sát có thể chọn nhiều phương pháp khác nhau.

Point cloud khác gì với mô hình 3D, mesh và BIM?

Người mới tiếp cận công nghệ scan 3D thường nhầm point cloud với mô hình 3D hoàn chỉnh. Thực tế, point cloud chỉ là một lớp dữ liệu nền. Muốn dùng cho thiết kế, hoàn công hoặc BIM, dữ liệu này thường cần được xử lý thêm.

Với dự án scan 3D nhà xưởng, kỹ thuật viên thường dùng point cloud làm nền để dựng bản vẽ 2D, mô hình Revit, mô hình kết cấu thép, đường ống MEP hoặc bản đồ hiện trạng phục vụ cải tạo.

Những thông tin quan trọng cần biết về point cloud

• Point cloud có thể có màu hoặc không màu. Dữ liệu có màu giúp dễ quan sát, nhưng độ chính xác hình học vẫn phụ thuộc chủ yếu vào thiết bị đo và quy trình xử lý.
• Point cloud thường có dung lượng lớn. Một dự án nhà xưởng có thể tạo ra hàng chục đến hàng trăm GB dữ liệu.
• Cần ghép trạm quét chính xác. Nếu đăng ký dữ liệu sai, toàn bộ mô hình có thể bị lệch.
• Cần hệ tọa độ phù hợp. Dự án đo đạc, GIS hoặc hạ tầng nên được gắn với hệ tọa độ địa phương hoặc hệ tọa độ quốc gia khi cần.
• Point cloud không tự động trở thành bản vẽ. Muốn có CAD, BIM hoặc mặt cắt kỹ thuật cần thực hiện bước mô hình hóa hoặc trích xuất.

Vai trò của máy scan 3D trong việc tạo point cloud

Máy scan 3D đóng vai trò trung tâm trong quá trình tạo point cloud. Thiết bị này cho phép thu nhận hàng triệu điểm trong thời gian ngắn, đặc biệt hữu ích với công trình có nhiều chi tiết như nhà xưởng, hệ thống ống, thiết bị cơ khí, kết cấu thép, mặt đứng công trình hoặc khu vực khó đo bằng phương pháp thủ công.

Trong khảo sát công nghiệp, scan 3D giúp giảm thời gian đo hiện trường, hạn chế bỏ sót chi tiết và tạo dữ liệu có thể kiểm tra lại nhiều lần mà không cần quay lại công trình. Đây là lợi thế lớn đối với các dự án cải tạo nhà xưởng, nâng cấp dây chuyền sản xuất, kiểm tra biến dạng hoặc lập hồ sơ hiện trạng trước thi công.

Tuy nhiên, không phải cứ có máy scan 3D là có dữ liệu tốt. Kỹ thuật viên cần biết cách chọn vị trí đặt máy, kiểm soát vùng khuất, đặt target hoặc sử dụng thuật toán đăng ký phù hợp, kiểm tra sai số ghép trạm và xử lý dữ liệu sau quét.

Ứng dụng của Point cloud trong thực tế

Dữ liệu point cloud có giá trị lớn vì nó phản ánh hiện trạng thực tế của đối tượng tại thời điểm quét. Từ dữ liệu này, đơn vị kỹ thuật có thể đo kiểm, dựng mô hình, lập bản vẽ hoặc phân tích biến động theo thời gian.

Scan 3D nhà xưởng và công trình công nghiệp

Point cloud giúp ghi nhận hiện trạng kết cấu, cột, dầm, đường ống, thiết bị, sàn thao tác, cầu trục và khu vực lắp đặt máy móc. Dữ liệu này hỗ trợ thiết kế cải tạo, bố trí dây chuyền mới, kiểm tra va chạm và lập mô hình as-built.

BIM và Scan to BIM

Trong quy trình Scan to BIM, point cloud là dữ liệu đầu vào để dựng mô hình Revit hoặc mô hình BIM. Kỹ thuật viên sẽ dựa vào đám mây điểm để mô hình hóa đúng kích thước, vị trí và hình dạng hiện trạng.

Khảo sát địa hình và địa chất

Point cloud từ LiDAR hoặc UAV có thể phục vụ thành lập mô hình số bề mặt, mô hình số địa hình, bản đồ hiện trạng, tính khối lượng đào đắp và phân tích biến động địa hình. Với khu vực có cây xanh, dữ liệu LiDAR có lợi thế vì có thể hỗ trợ phân tách điểm mặt đất và thảm phủ.

Bảo tồn di tích và lưu trữ hiện trạng

Đối với di tích, công trình lịch sử hoặc tượng điêu khắc, point cloud giúp lưu trữ hiện trạng số với độ chi tiết cao. Dữ liệu này có thể dùng để phục dựng, nghiên cứu, quản lý bảo tồn hoặc so sánh xuống cấp theo thời gian.

Khai thác mỏ và tính toán khối lượng

Trong mỏ đá, bãi vật liệu, bãi than hoặc công trình san lấp, point cloud hỗ trợ tính toán khối lượng, kiểm tra địa hình sau khai thác và lập báo cáo hiện trạng nhanh hơn so với phương pháp đo điểm rời rạc truyền thống.

Quy trình xử lý Point cloud sau khi scan 3D

Một dự án scan 3D không kết thúc ở bước quét dữ liệu. Phần xử lý point cloud quyết định rất lớn đến khả năng sử dụng dữ liệu cho thiết kế, đo bóc, BIM hoặc hồ sơ kỹ thuật.

1. Nhập dữ liệu thô: lấy dữ liệu từ máy quét, camera hoặc UAV vào phần mềm xử lý.
2. Đăng ký trạm quét: ghép nhiều vị trí scan thành một đám mây điểm thống nhất.
3. Lọc nhiễu: loại bỏ người đi qua, xe cộ, phản xạ sai, điểm bay hoặc dữ liệu không cần thiết.
4. Kiểm tra sai số: đánh giá sai số ghép trạm, sai số tọa độ và độ phủ dữ liệu.
5. Gán hệ tọa độ: liên kết point cloud với hệ tọa độ công trình, hệ tọa độ địa phương hoặc hệ tọa độ VN-2000 nếu cần.
6. Phân vùng dữ liệu: tách khu vực theo tầng, khu vực sản xuất, tuyến ống, địa hình hoặc hạng mục công trình.
7. Xuất dữ liệu: chuyển sang định dạng phù hợp cho CAD, BIM, GIS hoặc phần mềm xem 3D.

Các định dạng file Point cloud thường gặp

Tùy phần mềm và thiết bị scan, point cloud có thể được lưu ở nhiều định dạng khác nhau. Việc chọn đúng định dạng giúp dữ liệu dễ trao đổi giữa các phần mềm.

Lợi ích của Point cloud đối với đo đạc và xây dựng

• Ghi nhận hiện trạng nhanh: phù hợp với công trình nhiều chi tiết hoặc khu vực khó tiếp cận.
• Giảm bỏ sót dữ liệu: người dùng có thể quay lại dữ liệu scan để kiểm tra kích thước mà không cần ra hiện trường nhiều lần.
• Tăng độ trực quan: kỹ sư, chủ đầu tư và đội thiết kế dễ hiểu hiện trạng hơn so với bản vẽ 2D đơn thuần.
• Hỗ trợ kiểm tra sai lệch: so sánh point cloud hiện trạng với mô hình thiết kế để phát hiện lệch vị trí, lệch cao độ hoặc sai khác hình học.
• Phục vụ chuyển đổi số: tạo dữ liệu nền cho BIM, GIS, Digital Twin và quản lý tài sản công trình.

Những lỗi thường gặp khi làm việc với Point cloud

• Quét thiếu vùng khuất: dẫn đến không đủ dữ liệu để dựng mô hình hoặc đo kiểm.
• Không kiểm tra sai số đăng ký: khiến point cloud bị lệch giữa các trạm quét.
• Không gắn hệ tọa độ: gây khó khăn khi tích hợp với bản vẽ, bản đồ hoặc dữ liệu địa chính.
• Dữ liệu quá nặng: làm chậm phần mềm, khó chia sẻ nếu không giảm dung lượng hoặc phân vùng hợp lý.
• Nhầm point cloud với BIM: point cloud chỉ là dữ liệu đo hiện trạng, chưa phải mô hình thông minh có thông tin vật liệu, cấu kiện và thuộc tính.

Khi nào doanh nghiệp nên dùng dịch vụ scan 3D Point cloud?

Doanh nghiệp nên sử dụng dịch vụ scan 3D point cloud khi cần dữ liệu hiện trạng chính xác, nhanh và có thể tái sử dụng nhiều lần. Đây là lựa chọn phù hợp cho:

• Nhà xưởng chuẩn bị cải tạo hoặc lắp đặt dây chuyền mới.
• Công trình không có bản vẽ hoàn công đáng tin cậy.
• Dự án cần dựng mô hình BIM từ hiện trạng thực tế.
• Khu công nghiệp, kho bãi, nhà máy có nhiều thiết bị và đường ống phức tạp.
• Dự án cần kiểm tra sai lệch giữa thi công thực tế và thiết kế.
• Công trình di tích, kiến trúc cũ, kết cấu khó đo thủ công.
• Khu vực mỏ, địa hình, rừng hoặc bãi vật liệu cần tính khối lượng.

Xem thêm dịch vụ liên quan

• Giải pháp tính toán tín chỉ carbon bằng scan 3D laser
• Bật mí 5 cách tính tín chỉ carbon cho doanh nghiệp
• Thu tiền tỷ từ tín chỉ carbon
• Khảo sát hiện trạng rừng Bình Châu – Phước Bửu tại Xuyên Mộc phục vụ thiết kế
• Đo đạc nhà đất phục vụ tòa án thẩm định tại chỗ

Câu hỏi thường gặp về Point cloud

Point cloud có phải là mô hình 3D hoàn chỉnh không?

Không. Point cloud là tập hợp điểm 3D phản ánh hiện trạng bề mặt đối tượng. Để có mô hình 3D hoàn chỉnh, dữ liệu này thường cần được xử lý thành mesh, CAD hoặc BIM model.

Point cloud có đo được kích thước không?

Có. Nếu dữ liệu được quét và xử lý đúng quy trình, người dùng có thể đo khoảng cách, cao độ, kích thước cấu kiện, đường ống, mặt bằng hoặc khối lượng từ point cloud.

Dữ liệu point cloud có màu có chính xác hơn dữ liệu không màu không?

Không nhất thiết. Màu sắc giúp quan sát dễ hơn, nhưng độ chính xác hình học phụ thuộc vào thiết bị scan, mật độ điểm, sai số ghép trạm và quy trình xử lý.

Scan 3D point cloud có thay thế đo đạc truyền thống không?

Scan 3D không thay thế hoàn toàn đo đạc truyền thống, nhưng bổ sung rất mạnh cho các dự án cần thu dữ liệu nhanh, nhiều chi tiết và có tính trực quan cao. Trong nhiều trường hợp, scan 3D nên được kết hợp với mốc khống chế, toàn đạc hoặc GNSS để đạt yêu cầu tọa độ.

Point cloud dùng được trong Revit hoặc AutoCAD không?

Có. Dữ liệu point cloud có thể được chuyển sang định dạng phù hợp như RCP, RCS, E57 hoặc LAS/LAZ để dùng trong các phần mềm thiết kế, BIM và GIS.

Kết luận

Point cloud là dữ liệu nền rất quan trọng trong công nghệ scan 3D, LiDAR, BIM, GIS và đo đạc hiện trạng công trình. Nhờ tập hợp hàng triệu điểm 3D có tọa độ chính xác, point cloud giúp ghi lại hình dạng thực tế của nhà xưởng, công trình, địa hình, thiết bị hoặc đối tượng khảo sát một cách trực quan và có thể đo kiểm được.

Đối với các dự án cải tạo nhà xưởng, lập mô hình BIM, đo đạc địa hình, bảo tồn di tích, kiểm tra sai lệch thi công hoặc lưu trữ hiện trạng công trình, point cloud là giải pháp giúp tiết kiệm thời gian, giảm rủi ro bỏ sót dữ liệu và tăng chất lượng hồ sơ kỹ thuật. Nếu bạn cần scan 3D nhà xưởng, khảo sát hiện trạng hoặc xử lý dữ liệu point cloud phục vụ thiết kế, hãy liên hệ Đo Vẽ Nhanh để được tư vấn quy trình phù hợp.
