Cao độ trong xây dựng: Vai trò và ứng dụng

Cao độ trong xây dựng là gì?

Cao độ trong xây dựng là độ cao của một điểm so với mặt chuẩn được lựa chọn cho công trình. Trong giao tiếp công trường, cao độ thường được gọi là cốt. Cách viết “cos” chỉ là cách ghi sai theo âm đọc; thuật ngữ phù hợp trong tiếng Việt là “cốt” hoặc “cao độ”.

Một điểm có thể mang nhiều giá trị cao độ nếu được tính theo các mặt chuẩn khác nhau. Ví dụ, mặt sàn tầng trệt có thể được quy ước là ±0.000 trong bản vẽ kiến trúc, đồng thời tương ứng với cao độ +3.250 m trong hệ độ cao quốc gia. Hai giá trị này không mâu thuẫn nếu hồ sơ có quy đổi rõ ràng.

Tầm quan trọng của cao độ trong xây dựng

Cao độ là thành phần bắt buộc của dữ liệu không gian ba chiều. Nếu tọa độ mặt bằng cho biết một điểm nằm ở đâu theo phương ngang, cao độ cho biết điểm đó nằm cao hay thấp theo phương đứng.

Trong một dự án đô thị, sai cao độ có thể lan truyền qua nhiều hạng mục. Nền nhà cao hơn đường quá mức gây khó tiếp cận; nền thấp hơn hệ thống thoát nước dễ ngập; cống đặt sai cốt làm giảm khả năng tự chảy; sàn lệch cốt ảnh hưởng cửa, thang, mặt dựng và hệ thống cơ điện.

Đối với dự án cần bản đồ hiện trạng, đường đồng mức, mặt cắt và dữ liệu san nền, dịch vụ khảo sát địa hình phải xác lập rõ lưới khống chế tọa độ–độ cao, mốc gốc, phương pháp đo và sản phẩm bàn giao.

Cao độ quốc gia và cốt ±0.000 khác nhau thế nào?

Cao độ quốc gia được xác định trong hệ độ cao thống nhất, dùng để liên kết dữ liệu giữa các khu vực. Tại Việt Nam, mực chuẩn “0” của lưới độ cao quốc gia gắn với mực nước biển trung bình quan trắc nhiều năm tại Hòn Dấu, Hải Phòng.

Cốt ±0.000 là mặt chuẩn quy ước trong hồ sơ thiết kế. Tùy dự án, ±0.000 có thể là mặt sàn hoàn thiện tầng một, mặt sàn kết cấu, cốt kiến trúc hoặc một mặt chuẩn thi công khác. Vì vậy, phải đọc phần ghi chú chung và bảng quy đổi cao độ của bộ bản vẽ.

Quyết định 83/2000/QĐ-TTg về sử dụng Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000 hiện vẫn còn hiệu lực. Quy chuẩn QCVN 11:2008/BTNMT về xây dựng lưới độ cao cũng đang được Cơ sở dữ liệu quốc gia về văn bản pháp luật ghi nhận còn hiệu lực.

“Sai số nguy hiểm nhất ở công trường không phải lúc nào cũng do máy đo. Nhiều trường hợp bắt nguồn từ việc nhận sai mốc, dùng nhầm hệ cao độ hoặc hiểu nhầm cốt ±0.000. Trước khi truyền cốt, kỹ sư phải kiểm tra hồ sơ mốc và quan hệ quy đổi bằng văn bản.”

— Kỹ sư Phan Việt Tuyên

Ký hiệu cao độ trên bản vẽ xây dựng

Ký hiệu cao độ trên bản vẽ thường gồm dấu chỉ vị trí cao độ và một trị số đi kèm. Hình dạng có thể là tam giác, mũi tên, đường dẫn hoặc ký hiệu chuyên ngành khác tùy loại bản vẽ và quy ước của dự án. Không nên khẳng định mọi bản vẽ đều bắt buộc dùng một hình tam giác nửa đen, nửa trắng.

Trên bản vẽ dùng mét, cao độ thường được ghi đến ba chữ số sau dấu thập phân để thể hiện đến milimét, ví dụ +3.250 m. Tuy nhiên, số chữ số hiển thị không tự bảo đảm độ chính xác đo. Yêu cầu sai số phải căn cứ nhiệm vụ, tiêu chuẩn áp dụng, thiết bị và loại công việc.

Cách tính cao độ bằng máy thủy bình

Máy thủy bình tạo một tia ngắm gần nằm ngang. Kỹ sư đọc số trên mia đặt tại mốc có cao độ đã biết và điểm cần xác định, sau đó tính chênh cao. Đây là phương pháp phổ biến để truyền cốt, kiểm tra san nền, đo sàn và xây dựng lưới độ cao kỹ thuật.

Người mới sử dụng nên đọc trước bài máy thủy bình là gì để hiểu cấu tạo, cách cân máy, điều quang và phạm vi ứng dụng của thiết bị.

Công thức đo cao hình học từ giữa

Giả sử A là mốc có cao độ H_A, số đọc mia sau tại A là a và số đọc mia trước tại điểm B là b:

Ví dụ tính cao độ

Mốc A có cao độ +2.350 m. Số đọc mia sau a = 1.425 m, số đọc mia trước b = 0.865 m:

• Δh_AB = 1.425 − 0.865 = +0.560 m.
• H_B = 2.350 + 0.560 = +2.910 m.
• Điểm B cao hơn điểm A 0.560 m.

Cách xác định chênh cao, truyền cao độ và kiểm tra phép tính được trình bày thêm trong bài các bài toán cơ bản trong trắc địa.

Quy trình đo cao độ tại công trường

Vị trí đặt máy không bắt buộc phải cao hơn mốc. Yêu cầu quan trọng là nền đặt chân máy ổn định, tia ngắm thông thoáng, khoảng cách mia sau và mia trước hợp lý, đồng thời hạn chế chênh lệch chiều dài tia ngắm để giảm ảnh hưởng sai số.

1. Kiểm tra hồ sơ đầu vào. Xác định hệ cao độ, mốc gốc, cốt ±0.000 và yêu cầu sai số của hạng mục.
2. Kiểm tra mốc ngoài hiện trường. Đối chiếu sơ đồ, mô tả mốc, tình trạng bảo vệ và dấu hiệu lún hoặc xê dịch.
3. Kiểm tra thiết bị. Xác nhận máy, mia và phụ kiện phù hợp, còn hiệu lực kiểm định hoặc kiểm nghiệm theo yêu cầu.
4. Chọn vị trí đặt máy. Đặt chân máy chắc chắn, tránh nền rung, nền yếu, luồng xe và nguồn nhiệt mạnh.
5. Cân máy và điều quang. Loại trừ thị sai, làm rõ lưới chỉ và hình ảnh mia trước khi đọc số.
6. Đọc mia sau và mia trước. Ghi đầy đủ số đọc, mã điểm, trạm máy và điều kiện đo vào sổ hoặc bộ nhớ điện tử.
7. Chuyển trạm khi cần. Dùng điểm chuyển chắc chắn, không đặt mia trên vật dễ lún hoặc xê dịch.
8. Đo khép hoặc kiểm tra độc lập. Khép về mốc gốc, nối sang mốc đã biết hoặc đo lặp để đánh giá sai số.
9. Tính toán và bàn giao. Tính sai số khép, bình sai khi cần và ghi rõ hệ cao độ, mốc gốc, thiết bị, ngày đo.

Với tuyến dài hoặc mạng nhiều điểm, kỹ sư cần thiết kế lưới, phân cấp và kiểm soát sai số theo yêu cầu công việc. Bài đo thủy chuẩn và lưới khống chế độ cao trình bày chi tiết hơn về tuyến khép, tuyến nối, mốc kỹ thuật và bình sai.

Phương pháp xác định cao độ trong xây dựng

Máy thủy bình là thiết bị rất phù hợp cho truyền và kiểm tra cao độ, nhưng không phải phương pháp duy nhất. Việc lựa chọn phụ thuộc độ chính xác, phạm vi, địa hình, khả năng thông hướng và sản phẩm cần bàn giao.

Đo cao lượng giác dùng góc đứng, khoảng cách và chiều cao máy–tiêu để tính chênh cao. Phương pháp này hữu ích khi địa hình phức tạp nhưng phải kiểm soát đo chiều cao máy, chiều cao gương, khúc xạ và khoảng cách ngắm. Nội dung công thức được trình bày tại bài nguyên lý đo cao lượng giác.

Cách truyền cốt ±0.000 vào công trình

Truyền cốt là quá trình đưa cao độ từ mốc có giá trị tin cậy đến vị trí thuận tiện cho thi công. Mốc gửi phải ổn định, dễ bảo vệ, nằm ngoài vùng đào đất hoặc va chạm và có thể kiểm tra lại.

1. Nhận giá trị quy đổi. Xác nhận bằng hồ sơ rằng cốt ±0.000 tương ứng bao nhiêu trong hệ cao độ mốc gốc.
2. Kiểm tra ít nhất một mốc độc lập. Không truyền cốt từ mốc chưa được nhận dạng hoặc không có biên bản bàn giao.
3. Dẫn cao độ đến mốc gửi. Đo bằng phương pháp phù hợp và thực hiện kiểm tra khép.
4. Đánh dấu cốt trên kết cấu ổn định. Ghi mã mốc, giá trị, ngày thiết lập và người thực hiện.
5. Chuyển cốt đến hạng mục. Dùng máy thủy bình, toàn đạc hoặc phương pháp được chấp thuận.
6. Kiểm tra trước mỗi giai đoạn. Đối chiếu mốc gửi trước khi thi công móng, sàn, hoàn thiện hoặc lắp đặt MEP.

Đối với nhà nhiều tầng, việc truyền trục và truyền cao độ phải được tổ chức đồng bộ từ móng đến mái. Bạn có thể tham khảo quy trình trắc địa nhà cao tầng để hiểu cách tiếp nhận mốc, bố trí trục và kiểm tra cốt qua từng tầng.

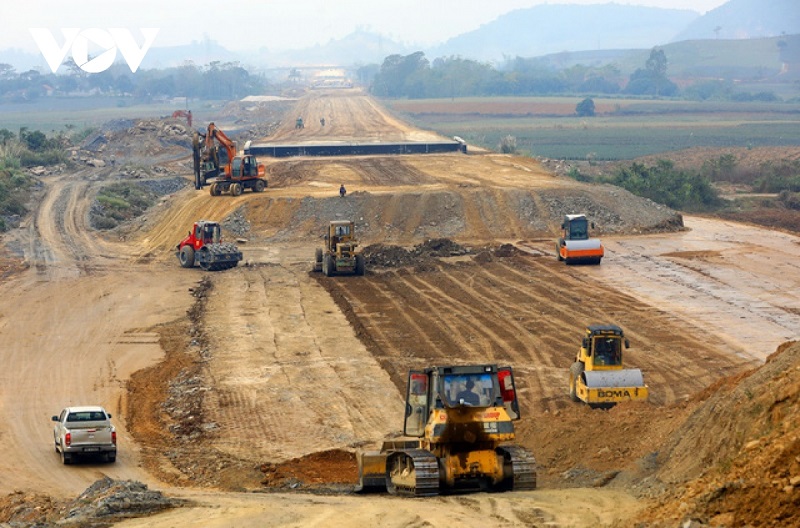

Cách kiểm tra cao độ san nền và thoát nước

Cao độ san nền phải được kiểm tra theo lưới điểm, đường đồng mức, mặt cắt hoặc mô hình bề mặt tùy quy mô dự án. Không nên chỉ đo một vài điểm ngẫu nhiên rồi kết luận toàn bộ khu đất đạt cốt.

• Đối chiếu cao độ hiện trạng với cao độ thiết kế.
• Kiểm tra điểm cao, điểm thấp và hướng dốc chính.
• Kiểm tra cốt bó vỉa, hố ga, miệng thu và đáy cống.
• Đánh giá độ dốc dọc, độ dốc ngang và khả năng tự chảy.
• Kiểm tra điểm đấu nối với đường và hạ tầng bên ngoài.
• Tính khối lượng đào đắp từ bề mặt hiện trạng và bề mặt thiết kế.
• Đo hoàn công sau san lấp trước khi chuyển sang hạng mục tiếp theo.

Với đường ống tự chảy, ngoài cốt mặt đất phải quan tâm cốt đáy ống, đường kính, độ dốc, cao độ hố ga và điểm xả. Một sai sót nhỏ ở cốt đáy có thể làm mất độ dốc thiết kế trên cả đoạn tuyến.

Cao độ trong quan trắc lún

Quan trắc lún là phép đo cao độ lặp lại theo chu kỳ để xác định sự thay đổi vị trí đứng của mốc quan trắc. Kết quả quan tâm không chỉ là cao độ của từng chu kỳ mà còn gồm độ lún, tốc độ lún, lún lệch và xu hướng biến dạng.

Mốc chuẩn phải nằm ngoài vùng ảnh hưởng và có độ ổn định phù hợp. Nếu mốc chuẩn cũng chuyển động, toàn bộ chuỗi số liệu có thể bị diễn giải sai. TCVN 9360:2024 hiện là tiêu chuẩn còn hiệu lực về xác định độ lún công trình dân dụng và công nghiệp bằng phương pháp đo cao hình học, thay thế bản năm 2012.

Khi công trình cần theo dõi lún hoặc nghiêng theo chu kỳ, nên xây dựng nhiệm vụ, phương án, mốc chuẩn, mốc quan trắc và ngưỡng cảnh báo riêng cho dịch vụ quan trắc lún công trình; không dùng kết quả khảo sát địa hình ban đầu thay cho quan trắc biến dạng.

Sai lầm thường gặp khi đo và sử dụng cao độ

• Gọi “cos” thay cho cốt: dễ dẫn đến cách dùng thuật ngữ thiếu chuẩn trong hồ sơ.
• Không xác định mặt chuẩn: cùng một điểm nhưng số liệu thuộc hệ khác nhau bị ghép chung.
• Nhầm cốt ±0.000 với cao độ quốc gia: thiếu bảng quy đổi khiến công trình lệch cốt bên ngoài.
• Dùng độ cao ellipsoid như cao độ xây dựng: bỏ qua mô hình geoid hoặc quasigeoid.
• Đặt máy trên nền rung hoặc nền yếu: làm thay đổi trục ngắm trong quá trình đọc mia.
• Không loại trừ thị sai: mắt di chuyển làm lưới chỉ và ảnh mia dịch tương đối.
• Mia không thẳng đứng: số đọc tăng và tạo sai số cao độ.
• Chênh lệch khoảng ngắm lớn: làm giảm khả năng triệt tiêu một số sai số hệ thống.
• Không đo khép: không có cơ sở đánh giá sai số tuyến.
• Mốc gửi bị xê dịch: tiếp tục sử dụng mà không kiểm tra làm sai cả chuỗi thi công.
• Ghi nhầm dấu âm dương: đặc biệt nguy hiểm với cốt đáy cống, hố móng và tầng hầm.
• Cho rằng ba chữ số thập phân đồng nghĩa chính xác 1 mm: độ phân giải hiển thị không phải độ chính xác thực tế.

Hồ sơ cao độ cần bàn giao

Tùy nhiệm vụ, bộ hồ sơ đo cao độ có thể gồm:

• Biên bản bàn giao hoặc kiểm tra mốc tọa độ–độ cao.
• Sơ đồ vị trí mốc và mô tả nhận biết ngoài thực địa.
• Phương án kỹ thuật và tiêu chuẩn áp dụng.
• Danh sách thiết bị, số máy và hồ sơ kiểm nghiệm liên quan.
• Sổ đo, file số liệu gốc hoặc nhật ký điện tử.
• Bảng tính chênh cao, sai số khép và kết quả bình sai.
• Danh sách tọa độ, cao độ điểm và hệ quy chiếu sử dụng.
• Bản vẽ mặt bằng mốc, bình đồ cao độ hoặc mặt cắt.
• Biên bản kiểm tra, nghiệm thu và báo cáo kết quả.

TCVN 9398:2012 về công tác trắc địa trong xây dựng công trình hiện vẫn còn hiệu lực và quy định yêu cầu chung đối với đo vẽ bản đồ địa hình tỷ lệ lớn, trắc địa phục vụ thiết kế, thi công, kiểm định và giám sát chất lượng công trình.

Kết luận

Cao độ trong xây dựng là vị trí đứng của một điểm so với mặt chuẩn đã định. Giá trị này chỉ có ý nghĩa đầy đủ khi đi kèm hệ cao độ, mốc gốc, đơn vị và mục đích sử dụng.

Máy thủy bình xác định chênh cao bằng số đọc mia sau và mia trước; công thức cơ bản là H_B = H_A + a − b. Tuy nhiên, để số liệu đủ tin cậy cho thiết kế và thi công, phải kiểm tra mốc, đo khép, đánh giá sai số và lập hồ sơ có khả năng truy xuất.
