Scan quét 3D tính toán trữ lượng khoáng sản bằng UAV máy scan 3D

Tài nguyên thiên nhiên là một nguồn lực cực kỳ quan trọng trong việc thúc đẩy quá trình công nghiệp hóa và phát triển đất nước. Việt Nam may mắn sở hữu nhiều loại tài nguyên thiên nhiên, khoáng sản như đá,sét,cát,than,…

Tuy nhiên, để khai thác vừa hiệu quả kinh tế, vừa đảm bảm đảo bảo vệ môi trường thì các công ty khai thác khoáng sản cần phải tối ưu hóa việc vận hành mỏ, ứng dụng các công nghệ mới nhất để quản lý quản hoạt động khai thác khoáng sản tinh gọn, chính xác. Cùng tìm hiểu Scan quét 3D tính toán trữ lượng khoáng sản bằng UAV máy scan 3D sau đây nhé

LIÊN HỆ KHẢO SÁT TÍNH TOÁN TRỮ LƯỢNG KHOÁN SẢN VÀ SCAN 3D 0903692185

Quản lý hoạt động khai thác khoáng sản bằng UAV flycam hiện nay

Xem thêm: Công ty dịch vụ tính toán trữ lượng mỏ đá mỏ cát

Scan quét 3D tính toán trữ lượng khoáng sản bằng UAV máy scan 3D
Scan quét 3D tính toán trữ lượng khoáng sản bằng UAV máy scan 3D

Ngày nay, máy bay không người lái (UAV) được sử dụng phổ biến và rộng rãi trên mọi lĩnh vực ở khắp nơi trên thế giới, như là lĩnh vực dân dụng, thương mại, quân sự và không gian vũ trụ.

Trong lĩnh vực dân dụng, máy bay không người lái hỗ trợ con người cứu hộ thảm họa, nghiên cứu khảo cổ học, bảo tồn thiên nhiên,…

Ngoài ra, chúng được dùng để chụp ảnh, làm phim, quảng bá cho du lịch, nghiên cứu khoa học, khảo sát xây dựng, cũng như giám sát trồng trọt.

Một trong những lĩnh vực đi đầu trong việc ứng dụng máy bay không người lái để quản lý hoạt động vận hành chính là lĩnh vực mỏ.

Có thể nói, máy bay không người lái (Flycam,Drone,UAV) đã mang đến một cuộc cách mạng cho công tác quản lý, giám sát các hoạt động khai thác mỏ trên toàn thế giới: trở nên hiệu quả hơn, với thời gian đo đạc được giảm thiểu, tăng độ chính xác và giảm chi phí vận hành một cách đáng kinh ngạc.

Ưu điểm đo đạc trữ lượng khoáng sản bằng Flycam UAV

Nắm bắt được xu hướng tất yếu ấy, kết hợp với kinh nghiệm nhiều năm trong việc cung cấp các dịch vụ drone (flycam,UAV) trong nhiều lĩnh vực khác nhau của BVU.

Chúng tôi đã tiến hành cung cấp rất nhiều dự án khảo sát, nâng cao hoạt động khai thác khoáng sản cho rất nhiều công ty.

Điển hình, là dự án giám sát mỏ,với diện tích hơn 20ha chúng tôi đã thu được rất nhiều minh chứng cho việc hiệu quả kỹ thuật áp đảo của UAV so với phương pháp RTK-GNSS thông qua bảng bên dưới

Bảng Kết quả khảo sát địa hình bằng RTK và máy bay không người lái

Phương pháp Khảo sátKhảo sát RTK GPSKhảo sát lập bản đồ bằng UAV
Diện tích phủ20 ha20 ha
Thời gian cần thiếtChuẩn bị30 phút40 phút
Thu thập dữ liệu1800 phút30 phút
Đánh giá/ Xử lý200 phút48 phút
Tổng cộng2030 phút118 phút
Đám mây điểm6000142100000
Mật độ điểm0.03 điểm/m2710 điểm/m2
Kết quảMô hình minh giải bề mặtMô hình bề mặt dày đặc, ảnh trực giao,mô hình số độ cao,…

Dịch vụ 3D scanning tại TPHCM

Với cùng một diện tích phủ là 20ha, chúng ta dễ dàng nhận thấy về thời gian

  • Thời gian tổng cộng: phương pháp RTK GPS mất 2030 phút lâu hơn gấp 17.2 lần so với phương pháp UAV ­là 118 phút.
  • Thời gian chuẩn bị: phương pháp RTK GPS xấp xỉ với thời gian chuẩn bị UAV.
  • Thời gian thu thập dữ liệu: phương pháp UAV nhanh hơn gấp 60 lần so với phương pháp RTK GPS (1800 phút của UAV tương ứng với 30 phút của RTK GPS).
  • Thời gian đánh giá/xử lý: phương pháp RTK GPS chậm hơn phương pháp UAV 4.2 lần

Về mật độ điểm.

  • Đám mây điểm: phương pháp UAV có số lượng điểm là 142100000 gấp 233683 lần so với phương pháp RTK GPS với số lượng điểm là 6000.
  • Mật độ điểm: tương tự như đám mây điểm.

Về sản phẩm tạo thành, phương pháp UAV cung cấp nhiều loại sản phẩm kèm theo như mô hình 3D, ảnh trực giao và mô hình số bề mặt so với phương pháp RTK GPS chỉ cung cấp mô hình số bề mặt.

Sản phẩm tạo thành từ ứng dụng quản lý hoạt động khai thác khoáng sản bằng UAV

Xem thêm bài: đào tạo chuyển giao công nghệ UAV

Ngoài ra, sản phẩm cung cấp từ giải pháp máy bay không người cũng cực kỳ phong phú, cụ thể như: đám mây điểm dày đặc, ảnh trực giao toàn khu vực, mô hình số độ cao và bản đồ địa hình, tính toán sản lượng khai thác/bãi thải. Chúng ta cùng tìm hiểu chi tiết từng sản phẩm theo kết quả liệt kê bên dưới

Đám mây điểm dày đặc trong Quản lý hoạt động khai thác khoáng sản bằng UAV

  • Là tập hợp các điểm mang giá trị tọa độ, cao độ, màu sắc
  • Công dụng
    • Dùng để xây dựng mô hình 3D
    • Trích xuất dữ liệu khác nhau để thành lập các loại bản đồ khác nhau,…
    • Lưu trữ dữ liệu số

Xem thêm bài đo đạc tính trữ lượng bãi vật tư thép

Ảnh trực giao toàn khu vực trong Quản lý hoạt động khai thác khoáng sản bằng UAV

  • Độ chính xác: 3.8 cm (Có thể sử dụng kết quả thành lập bản đồ tỉ lệ 1:500)
  • Diện tích khu vực: tùy quy mô
  • Hệ tọa độ xuất: WGS84/ UTM Zone 48N, VN-2000
  • Công dụng:
  • Quan sát tổng thể toàn bộ khu vực. Từ đó, có thể đưa ra những quyết định hiệu quả
  • Ghi nhận hiện trạng môi trường khu vực. Có thể sử dụng để lưu trữ hiện trạng môi trường ở nhiều thời điểm khác nhau
  • Phân vùng hiện trạng môi trường khai thác: thảm thực vật, khu vực khai thác, khu vực chưa khai thác, nhà cửa…
Hình 2 Bình đồ ảnh hiện trạng toàn khu vực mỏ Tà Zôn 2
Hình 2 Bình đồ ảnh hiện trạng toàn khu vực mỏ



Dịch vụ đo đạc đất đai gồm những gì? Đơn vị nào cung cấp dịch vụ uy tín

Mô hình số độ cao trong Quản lý hoạt động khai thác khoáng sản bằng UAV

Thông số kỹ thuật

  • Độ chính xác cao độ: 4.2 cm
  • Hệ tọa độ xuất: WGS84/ UTM Zone 48N, VN-2000

Công dụng

  • Quan sát được cao độ z của toàn khu vực. Từ đó, có thể hỗ trợ công tác quy hoạch hiệu quả hơn
  • Tính toán sự thay đổi địa hình nhiều thời điểm. Từ đó, có thể gia tăng hiệu quả cho công tác giám sát.
Hình 3 Sơ đồ địa hình khu vực mỏ Tà Zôn 2
Hình 3 Sơ đồ địa hình khu vực mỏ

Bản đồ hiện trạng trong Quản lý hoạt động khai thác khoáng sản bằng UAV

Thông số kỹ thuật

  • Độ chính xác cao độ: 4.2 cm
  • Hệ tọa độ xuất: WGS84/ UTM Zone 48N, VN-2000

Công dụng

  • Quan sát được địa hình toàn khu vực mỏ. Từ đó, có thể hỗ trợ công tác quy hoạch hiệu quả hơn
  • Phục vụ cập nhật bản đồ hiện trạng khai thác mỏ ở sở Công Thương, sở Tài Nguyên và Môi trường
  • Tính toán sự thay đổi địa hình nhiều thời điểm. Từ đó, có thể gia tăng hiệu quả cho công tác giám sát.

Ứng dụng 3D laser scanning trong quản lý thông tin tòa nhà

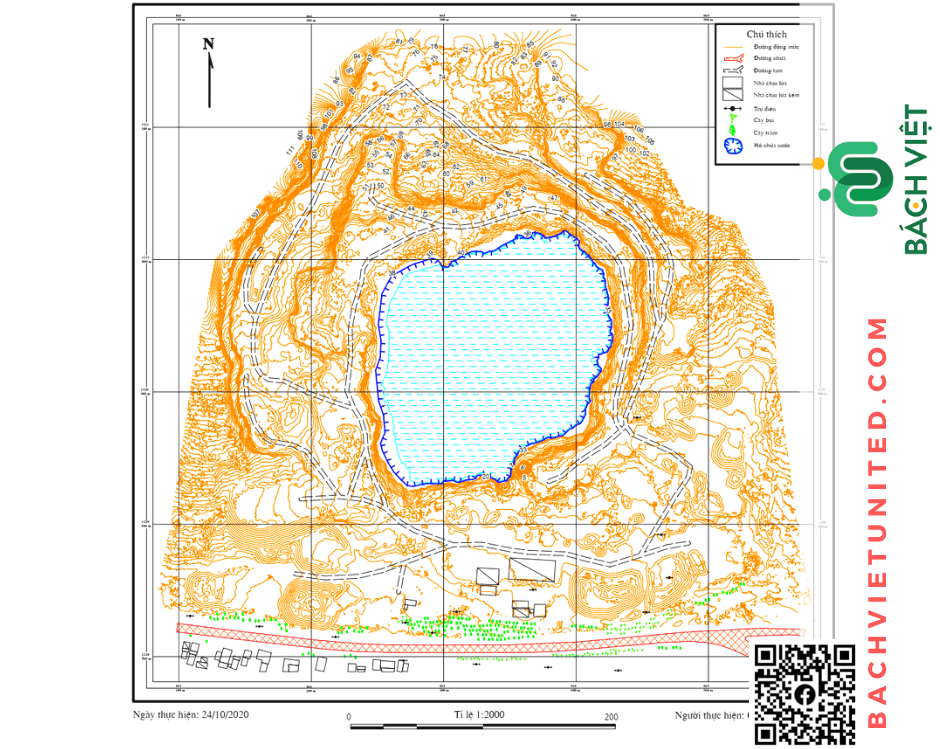

Hình 4. Bản đồ hiện trạng mỏ
Hình 4. Bản đồ hiện trạng mỏ

Tính toán khối lượng ở bãi thải,khai thác trong Quản lý hoạt động khai thác khoáng sản bằng UAV

  • Khoanh vùng bãi thải/sản phẩm trên mô hình số độ cao (Hình 5)
  • Kết quả tính toán thu được ở hình 6
Hình 4 Khoanh vùng bãi sản phẩm
Hình Khoanh vùng bãi sản phẩm

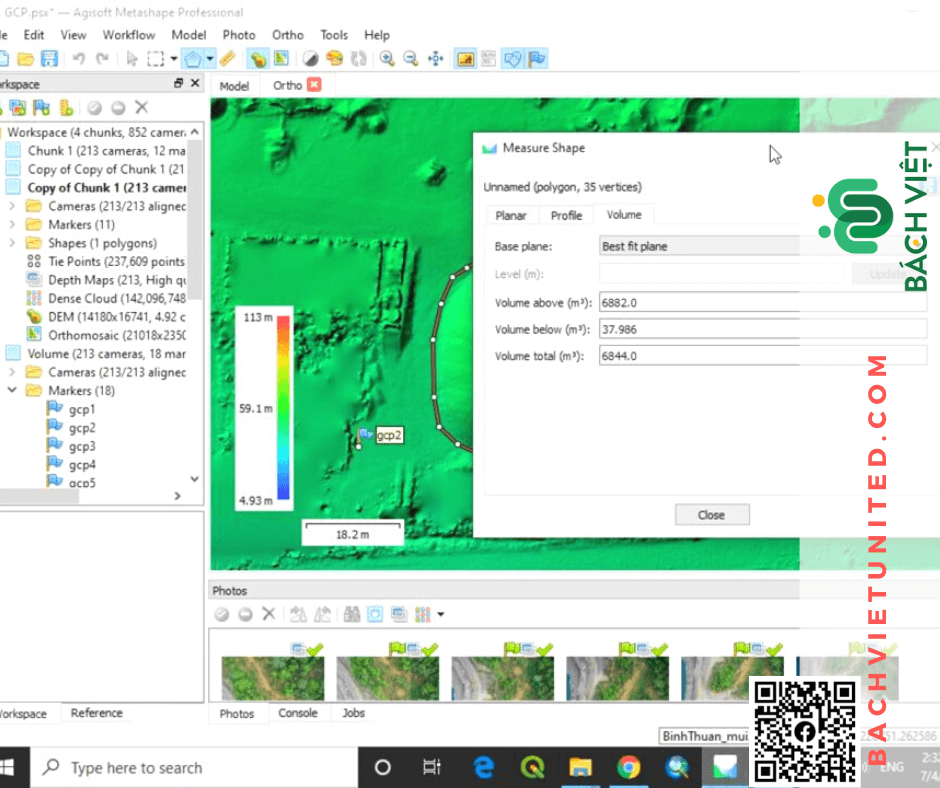

Hình 6 Kết quả tính toán khối lượng
Hình 6 Kết quả tính toán khối lượng

Giám sát hoạt động cải tạo môi trường, phân vùng hiện trạng môi trường

  • Sản phẩm: bình đồ ảnh trực giao , bản đồ phân vùng hiện trạng môi trường
  • Phân vùng hiện trạng môi trường: thảm thực vật, khu vực khai thác, khu vực chưa khai thác, nhà cửa…

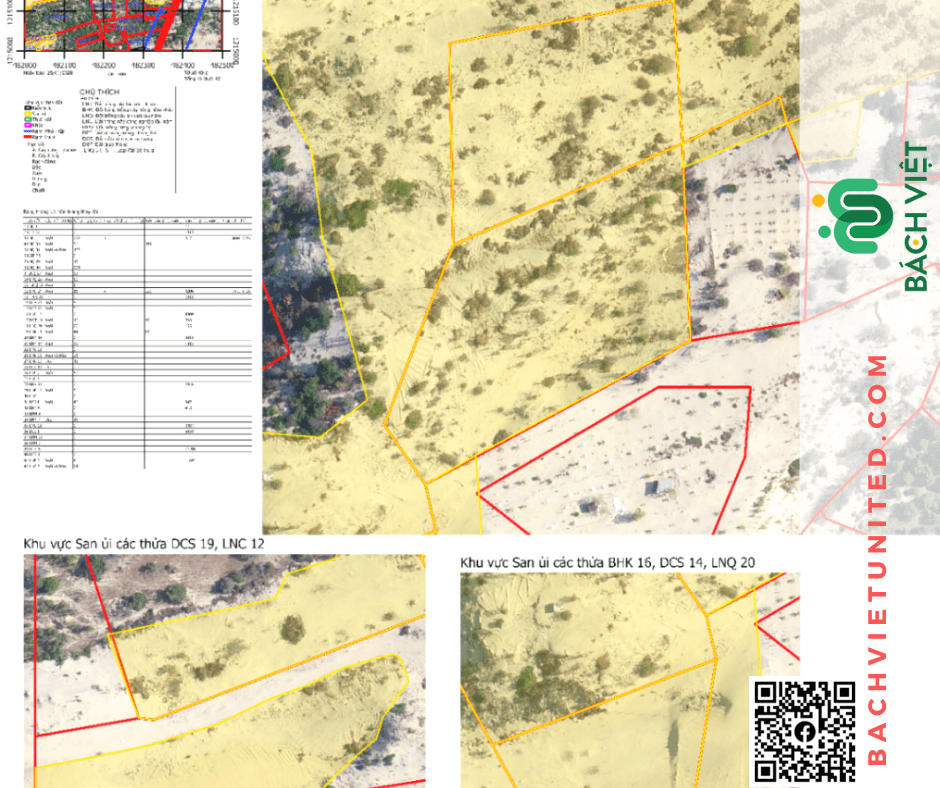

Hình 7 Bản đồ phân vùng hiện trạng môi trường
Hình 7 Bản đồ phân vùng hiện trạng môi trường

Tóm lại, các dịch vụ và giải pháp máy bay không người lái giúp các công ty khai thác khoáng sản thúc đẩy tiến trình số hóa các kế hoạch và vận hành của mình.

Từ đó, các công ty không ngừng nâng cao tỷ lệ tăng trưởng năng suất và với biên lợi nhuận cao nhất.

Chúng tôi khuyên bạn nên bắt đầu đánh giá cao máy bay không người lái bằng cách sử dụng chúng để khảo sát và thành lập bản đồ dựa trên nền tảng đơn giản trước tiên.

Bản đồ trực giao đòi hỏi ít công việc và phần mềm tích hợp hơn, và đây là một cách hiệu quả trong việc đánh giá giá trị cho các cải tiến quy trình kinh doanh trong tương lai.

3D laser scanning trong khai thác khoáng sản

Công nghệ 3D laser scanning sử dụng máy quét 3D tạo ra thu thập thông tin của vật thể, môi trường muốn quét. Từ đó, tích hợp đám mây các điểm đo, tạo thành không gian ảo y như thật và dễ dàng sử dụng trong các phần mềm đồ hoạ.

Công nghệ này được ứng dụng phổ biến trong đời sống, đặc biệt là trong ngành khai thác khoáng sản. Cùng Đo vẽ nhanh tìm hiểu xem những lợi ích khi ứng dụng 3D laser scanning trong khai thác khoáng sản.

LIÊN HỆ TƯ VẤN VỀ QUÉT 3D LASER 0903692185

Vấn đề đo đạc trong ngành khai thác khoáng sản

Xem thêm: Công ty dịch vụ tính toán trữ lượng mỏ đá mỏ cát

Đối với các nhà quản lý khai khoáng, việc đo đạc khống chế, tính toán thể tích và xác định khối lượng khoáng sản một cách chính xác là yếu tố tiên quyết hàng đầu. Việc đo đạc sai, xác định trữ lượng khoáng trong các khu mỏ không đúng có thể dẫn đến những quyết định sai lầm, thiệt hại đến hàng tỷ đồng, kéo dài nhiều năm và không có khả năng hồi phục.

Scan quét 3D tính toán trữ lượng khoáng sản bằng UAV máy scan 3D 1
đo đạc trong ngành khai thác khoáng sản

Bên cạnh đó, các phương pháp đo đạc truyền thống đều có chung nhược điểm sẵn có, đó là số liệu thu thập được trên các dạng môi trường khác nhau bị giới hạn và rất mất thời gian. Vì vậy, dẫn đến việc đưa ra các số liệu tính toán và dự kiến không chính xác, ngân sách chênh lệch, những quyết định đầu tư nhà xưởng bị lãng phí.

Thêm vào đó, với môi trường khắc nghiệt, không đảm bảo an toàn lao động, các phương pháp đo đạc truyền thống mang đến những rủi ro, nguy hiểm trong quá trình khai thác khoáng sản. Vì vậy, các nhà quản lý và khai thác khoáng sản rất cần phương pháp hiện đại, tiên tiến nhằm tăng độ chính xác khi đo đạc, tiết kiệm thời gian và chi phí.

XEM THÊM Quy trình khảo sát thủy văn đúng nhất

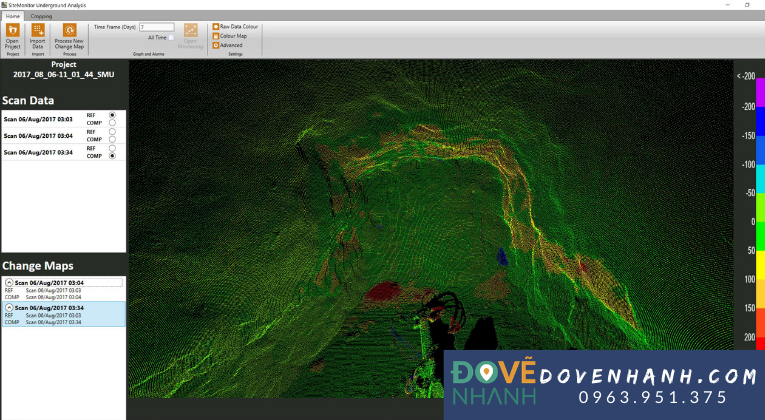

Ứng dụng của công nghệ 3D laser scanning trong khai thác khoáng sản

Công nghệ 3D laser scanning khắc phục, giảm thiểu tối đa những hạn chế của các phương pháp đo đạc truyền thống. Công nghệ này sử dụng máy quét 3D tạo ra hàng triệu điểm đo, tái dựng toàn bộ không gian, bề mặt vật thể một cách chính xác.

Ứng dụng của công nghệ 3D laser scanning trong khai thác khoáng sản

Công nghệ 3D laser scanning được ứng dụng dùng để:

  • Xác định diện tích, khảo sát phát triển mỏ.
  • Đánh giá trữ lượng khai thác.
  • Quản lý khai thác mỏ.
  • Theo dõi và báo cáo tiến độ khai thác mỏ.
  • Đánh giá rủi ro, lên sơ đồ bố trí lối thoát hiểm.
  • Phương án ứng cứu trong trường hợp khẩn cấp.

XEM THÊM Bản vẽ xin phép xây dựng gồm những gì? Phân biệt bản vẽ xin phép xây dựng và bản vẽ thiết kế

Lợi ích của công nghệ 3D trong khai thác khoáng sản

Lợi ích của công nghệ 3D trong khai thác khoáng sản

Việc ứng dụng công nghệ 3D trong khoáng sản đã đem lại cho người dùng những lợi ích thiết thực:

An toàn lao động trong quá trình khảo sát

An toàn là yếu tố quan tâm hàng đầu trong việc ứng dụng khai thác khoáng sản trong đường hầm hoặc hầm mỏ. Với môi trường khắc nghiệt, đầy rủi ro trong quá trình khai thác khoáng sản, công nghệ 3D laser scanning giúp thu thập dữ liệu đầy đủ, chính xác về môi trường trong mỏ, hạn chế nguy hiểm, đảm bảo an toàn lao động. Người dùng có thể khảo sát và đánh giá rủi ro trước khi thực hiện để đảm bảo yếu tố con người, tài sản tốt nhất.

XEM THÊM Các ứng dụng 3D laser scanning trong khảo sát địa hình

Tối ưu hoá khai thác, tận thu mỏ

Lợi ích của công nghệ 3D trong khai thác khoáng sản
Lợi ích của công nghệ 3D trong khai thác khoáng sản

Công nghệ quét scan 3D thu thập các dữ liệu chính xác, dễ dàng xác định được trữ lượng khoáng sản. Đồng thời, công nghệ này giúp tối ưu khi khai thác và thu được lượng khoáng sản nhiều nhất có thể. Đây cũng là cơ sở để đưa ra quyết định mức độ đầu tư cũng như có kế hoạch khai thác phù hợp với quy mô đã được khảo sát nhờ công nghệ 3D hỗ trợ.

Lên kế hoạch khai thác

Dữ liệu về vùng mỏ, loại khoáng sản được thu thập chính xác, nhanh chóng, đầy đủ về thể tích, diện tích và các vấn đề liên quan. Công nghệ với hàng triệu điểm đo được kết nối với nhau, từ đó số hoá, dễ dàng lưu trữ, giúp các nhà quản lý khai thác khoáng sản lập kế hoạch khai thác hiệu quả và tối ưu.

XEM THÊM Dịch vụ khảo sát địa hình bằng Flycam (UAV) RTK

Khảo sát chính xác các tuyến đường trong lòng mỏ

ỨNG DỤNG 3D LASER SCANNING TRONG KHAI THÁC KHOÁNG SẢN
ỨNG DỤNG 3D LASER SCANNING TRONG KHAI THÁC KHOÁNG SẢN

Mỏ khoáng sản có các đường hầm nhỏ, chật chội, không đủ không khí, rất khắc nghiệt cho quá trình khảo sát. Nhờ vào công nghệ 3D laser scanning, công cuộc khảo sát diễn ra nhanh chóng, an toàn và thu thập thông tin hệ thống đường hầm, mỏ khoáng sản một cách chính xác, dễ dàng.

XEM THÊM Cần tìm công ty đo đạc địa chính Hóc Môn?

Tiết kiệm chi phí và thời gian

Các phương pháp truyền thống sử dụng nguồn nhân lực để đi đo đạc, tốn nhiều chi phí cho nhân công, mất nhiều thời gian nhưng không đảm bảo được an toàn. Dữ liệu đo đạc bằng hình thức này có sự hạn chế nhất định về độ chính xác cũng như tính xác thực.

Ứng dụng công nghệ hàng đầu trong lĩnh vực khai thác khoáng sản, công nghệ 3D laser scanning giúp tiết kiệm chi phí nhân công, thu thập dữ liệu chính xác, nhanh chóng, tiết kiệm thời gian và chi phí vì chỉ tốn ngân sách mua dụng cụ một lần duy nhất. Xu hướng của ngành đang dịch chuyển sang việc sử dụng các thiết bị có áp dụng công nghệ mới nhất.

XEM THÊM Đo đạc bản đồ hiện trạng và xác định vị trí ranh đất và cắm mốc ranh quận 2

Ứng dụng 3D laser scanning trong khai thác khoáng sản đã được minh chứng qua thực tế áp dụng. Hiện nay nhiều doanh nghiệp, cá nhân đã nhanh chóng áp dụng công nghệ này vào hoạt động để gia tăng thêm hiệu quả sử dụng

Công ty trách nhiệm hữu hạn Hợp Nhất Bách Việt cung cấp các dịch vụ và cả chương trình đào tạo chuyển giao công nghệ trong Quản lý hoạt động khai thác khoáng sản bằng UAV

Dịch vụ liên quan quản lý khai thác khoáng sản của chúng tôi gồm:

  1. Đo đạc và tính toán trữ lượng khoáng sản tại mỏ khoáng sản bằng UAV – Flycam
  2. Tính toán bãi vật liệu ngoài trời và trong nhà băng Flycam và máy 3D scan.
  3. Tư vấn và chuyển giao công nghệ tính toán trữ lượng khoáng sản bằng Flycam và 3D scan.

Hotline liên hệ: 0903692185
