Trong khảo sát địa kỹ thuật, mũi khoan không thể chọn theo cảm tính. Kỹ sư cần căn cứ vào loại đất đá, độ cứng, mức độ nứt nẻ, độ mài mòn, yêu cầu lấy mẫu, chiều sâu hố khoan, phương pháp khoan và thiết bị đang sử dụng. Bài viết này của Đo Vẽ Nhanh sẽ giúp bạn hiểu rõ chức năng, phân loại, ưu nhược điểm và cách chọn mũi khoan địa chất phù hợp cho từng điều kiện thi công.
Các loại mũi khoan địa chất có chức năng gì?
Mũi khoan địa chất là bộ phận làm việc ở đầu cần khoan, có nhiệm vụ phá vỡ đất đá, tạo đường kính lỗ khoan theo thiết kế và hỗ trợ thu hồi mẫu đất, mẫu đá hoặc lõi khoan. Trong các dự án khảo sát địa chất công trình, mũi khoan góp phần quyết định chất lượng mẫu, tốc độ thi công, độ ổn định thành hố khoan và độ chính xác của tài liệu địa tầng.
Trong thực tế, mũi khoan địa chất được sử dụng trong nhiều nhóm công việc như khảo sát địa chất công trình dân dụng, khảo sát nền móng nhà cao tầng, khảo sát tuyến đường, cầu, cảng, thủy lợi, hạ tầng khu công nghiệp, nhà xưởng và thăm dò khoáng sản. Với mỗi loại địa tầng, mũi khoan cần có vật liệu, hình dạng và cấu tạo phù hợp để vừa phá đá hiệu quả, vừa hạn chế làm xáo trộn mẫu.
Đối với các công trình như trường học, bệnh viện, nhà xưởng, chung cư, cầu đường hoặc khu công nghiệp, khảo sát địa chất thường cần lấy mẫu ở nhiều độ sâu khác nhau để xác định chỉ tiêu cơ lý của đất đá. Dữ liệu thu được sẽ hỗ trợ kỹ sư đánh giá sức chịu tải, độ lún, mực nước ngầm, lớp đất yếu, lớp đá phong hóa và giải pháp móng phù hợp.
Co the ban quan tam
Vì sao cần chọn đúng mũi khoan địa chất?
Việc chọn đúng mũi khoan giúp quá trình khoan ổn định hơn và giảm rủi ro kỹ thuật. Nếu chọn sai loại mũi, đội khoan có thể gặp các vấn đề như tốc độ khoan chậm, mũi nhanh mòn, lõi khoan bị vỡ, kẹt cần, sập thành hố khoan hoặc không lấy được mẫu đạt yêu cầu.
Trong khảo sát địa chất công trình, mục tiêu không chỉ là khoan được lỗ mà còn phải thu được dữ liệu địa tầng đáng tin cậy. Vì vậy, mũi khoan phải phù hợp với độ cứng của đất đá, khả năng mài mòn, mức độ nứt nẻ, trạng thái bão hòa nước và yêu cầu lấy mẫu. Những yếu tố này quyết định phương án thiết kế móng, xử lý nền và đánh giá an toàn công trình.
| Yếu tố địa chất | Ảnh hưởng đến mũi khoan | Lưu ý lựa chọn |
|---|---|---|
| Đất mềm, bùn, sét | Dễ sập thành hố khoan, mẫu dễ bị xáo trộn | Cần kết hợp ống chống, dung dịch khoan và dụng cụ lấy mẫu phù hợp |
| Cát, sỏi, cuội | Mài mòn mạnh, dễ mất dung dịch khoan | Ưu tiên mũi có khả năng chịu mài mòn tốt |
| Đá phong hóa | Độ cứng thay đổi, lõi dễ vỡ | Cần chọn mũi có khả năng phá đá ổn định và giữ lõi tốt |
| Đá cứng, ít nứt nẻ | Yêu cầu lực cắt lớn | Thường dùng mũi kim cương phù hợp với cấp độ cứng |
| Đá nứt nẻ, không đồng nhất | Dễ kẹt mũi, mất lõi, mòn không đều | Nên dùng mũi kim cương thấm nhiễm hoặc cấu tạo chịu va đập tốt |
Các loại mũi khoan địa chất được sử dụng phổ biến hiện nay
Các loại mũi khoan địa chất hiện nay khá đa dạng, nhưng trong khảo sát công trình và khoan lấy mẫu đá, nhóm mũi kim cương vẫn được sử dụng rất phổ biến. Tùy điều kiện địa tầng, có thể phân thành mũi khoan kim cương hạt nhỏ một lớp, mũi khoan kim cương nhiều lớp và mũi khoan kim cương thấm nhiễm.
Mũi khoan kim cương hạt nhỏ một lớp
Mũi khoan kim cương hạt nhỏ một lớp thường được dùng trong đất đá có độ mài mòn nhỏ, ít nứt nẻ và tương đối đồng nhất. Loại mũi này phù hợp với đá có độ cứng trung bình đến cứng, khi yêu cầu cắt gọt ổn định và bề mặt phá đá không quá phức tạp.
Trên bề mặt làm việc của mũi khoan, các hạt kim cương được bố trí thành một lớp. Khi khoan, các hạt kim cương trực tiếp tiếp xúc với đất đá để cắt phá vật liệu. Một số mũi có rãnh thoát nước hoặc rãnh dẫn dung dịch khoan giúp làm mát, đưa mùn khoan ra ngoài và giảm nhiệt tại đầu mũi.
Ưu điểm của mũi khoan kim cương một lớp là cấu tạo tương đối rõ ràng, khả năng cắt ban đầu tốt và ít bị mòn theo đường kính trong, đường kính ngoài nếu làm việc đúng điều kiện. Tuy nhiên, nhược điểm là các hạt kim cương có thể mất dần trong quá trình khoan, làm tốc độ khoan giảm. Khi gặp đá quá rắn chắc hoặc va đập mạnh, mũi dễ bị vỡ hoặc suy giảm hiệu quả.
Mũi khoan kim cương nhiều lớp
Mũi khoan kim cương nhiều lớp được sử dụng trong đất đá có độ cứng cao hơn, thường gặp ở các lớp đá cứng, đá nứt nẻ vừa phải hoặc địa tầng không hoàn toàn đồng nhất. Các hạt kim cương được phân bố thành nhiều lớp song song trong phần làm việc của mũi, giúp mũi có thời gian sử dụng lâu hơn so với loại một lớp.
Ưu điểm của loại mũi này là khả năng tỏa nhiệt tốt hơn, có thể làm việc ở tốc độ vòng quay lớn hơn và duy trì hiệu quả cắt trong thời gian dài. Khi lớp kim cương bên ngoài mòn đi, các lớp bên trong tiếp tục tham gia cắt phá đất đá. Điều này giúp tăng tuổi thọ mũi khoan và giảm thời gian thay thế thiết bị trong quá trình thi công.
Tuy nhiên, mũi khoan kim cương nhiều lớp vẫn cần được sử dụng đúng chế độ kỹ thuật. Nếu lực ép quá lớn, tốc độ quay không phù hợp hoặc dung dịch khoan không đủ làm mát, mũi có thể bị quá nhiệt, mòn lệch hoặc giảm khả năng cắt.
Mũi khoan kim cương thấm nhiễm
Mũi khoan kim cương thấm nhiễm thường được dùng để khoan trong đất đá nứt nẻ, không đồng nhất, có độ mài mòn cao hoặc độ kiên cố lớn. Đây là nhóm mũi khoan có hiệu quả tốt trong điều kiện địa tầng phức tạp, nơi các loại mũi thông thường dễ bị mòn nhanh hoặc làm việc không ổn định.
Ở loại mũi này, các hạt kim cương nhỏ được phân bố đều trong nền hợp kim. Trong quá trình khoan, khi phần bề mặt bị mài mòn, các hạt kim cương mới tiếp tục lộ ra để tham gia cắt phá đá. Cơ chế này giúp mũi khoan duy trì khả năng làm việc ổn định và được xem là kinh tế trong nhiều điều kiện khoan đá cứng.
Ưu điểm quan trọng của mũi khoan kim cương thấm nhiễm là tải trọng nén lên hạt cắt tương đối ổn định. Nhờ vậy, quá trình khoan có thể duy trì tốc độ đều hơn, hạn chế quá tải cục bộ và giảm rủi ro phá hỏng hạt cắt. Khi điều kiện làm mát tốt, mũi có thể hoạt động ở tốc độ vòng quay cao và cho hiệu quả khoan tốt.
So sánh nhanh các loại mũi khoan địa chất
| Loại mũi khoan | Điều kiện sử dụng phù hợp | Ưu điểm | Hạn chế |
|---|---|---|---|
| Kim cương một lớp | Đá tương đối đồng nhất, ít nứt nẻ, độ mài mòn nhỏ | Cắt ban đầu tốt, cấu tạo đơn giản | Dễ giảm tốc độ khi hạt kim cương mòn hoặc mất |
| Kim cương nhiều lớp | Đá cứng, điều kiện khoan ổn định hơn | Tuổi thọ tốt hơn, làm việc lâu hơn | Cần kiểm soát tốt tốc độ quay, lực ép và làm mát |
| Kim cương thấm nhiễm | Đá cứng, nứt nẻ, không đồng nhất, mài mòn cao | Duy trì khả năng cắt ổn định, hiệu quả trong địa tầng khó | Chi phí ban đầu có thể cao hơn, cần vận hành đúng kỹ thuật |
Nên sử dụng loại mũi khoan địa chất nào?
Không có một loại mũi khoan địa chất nào phù hợp cho mọi địa tầng. Việc lựa chọn cần dựa trên điều kiện thực tế của công trình và mục tiêu khảo sát. Với đá mềm hoặc địa tầng ít mài mòn, có thể dùng mũi khoan đơn giản hơn. Với đá cứng, đá nứt nẻ hoặc địa tầng thay đổi liên tục, nên ưu tiên mũi có khả năng chịu mài mòn và duy trì tốc độ cắt ổn định.
Để chọn đúng mũi khoan, cần xem xét các yếu tố sau:
- Loại đất đá cần khoan.
- Độ cứng và độ mài mòn của địa tầng.
- Mức độ nứt nẻ, phong hóa của đá.
- Chiều sâu hố khoan.
- Yêu cầu lấy mẫu nguyên dạng hoặc lấy lõi đá.
- Đường kính lỗ khoan.
- Loại máy khoan và công suất thiết bị.
- Dung dịch khoan và khả năng làm mát.
- Tiến độ và ngân sách khảo sát.
Các lỗi thường gặp khi chọn và sử dụng mũi khoan địa chất
Trong thi công khảo sát, nhiều sự cố không đến từ máy khoan mà đến từ việc chọn mũi không phù hợp hoặc vận hành sai chế độ. Các lỗi thường gặp gồm:
- Chọn mũi quá yếu so với đá: khiến tốc độ khoan chậm, mũi nhanh mòn và dễ hỏng.
- Dùng lực ép quá lớn: làm quá tải hạt cắt, tăng nhiệt và giảm tuổi thọ mũi.
- Tốc độ quay không phù hợp: khiến mũi khoan bị mòn lệch hoặc giảm hiệu suất cắt.
- Làm mát kém: làm tăng nhiệt tại đầu mũi, gây cháy mũi hoặc mất hạt kim cương.
- Không theo dõi mùn khoan: dễ bỏ qua dấu hiệu thay đổi địa tầng.
- Không kiểm tra tỷ lệ thu hồi lõi: ảnh hưởng trực tiếp đến chất lượng mô tả địa chất.
Để hạn chế các lỗi này, cần có kỹ sư hoặc tổ trưởng khoan có kinh nghiệm, đồng thời ghi chép đầy đủ quá trình khoan, tốc độ khoan, chiều sâu, loại đất đá, hiện tượng mất nước, kẹt cần và tình trạng lõi thu hồi.
Vai trò của mũi khoan trong chất lượng báo cáo khảo sát địa chất
Báo cáo khảo sát địa chất công trình không chỉ dựa vào số liệu thí nghiệm trong phòng mà còn phụ thuộc rất lớn vào chất lượng mẫu lấy tại hiện trường. Nếu mũi khoan làm vỡ mẫu, mất lõi hoặc gây xáo trộn mạnh, kỹ sư có thể gặp khó khăn khi mô tả địa tầng, phân loại đá và đánh giá tính chất nền móng.
Trong nhiều dự án xây dựng, dữ liệu từ hố khoan được dùng để xác định chiều sâu lớp đất yếu, độ sâu đặt móng, khả năng dùng móng nông hay móng cọc, cũng như đánh giá rủi ro lún, trượt hoặc thấm nước. Vì vậy, lựa chọn mũi khoan phù hợp là một phần quan trọng trong kiểm soát chất lượng khảo sát.

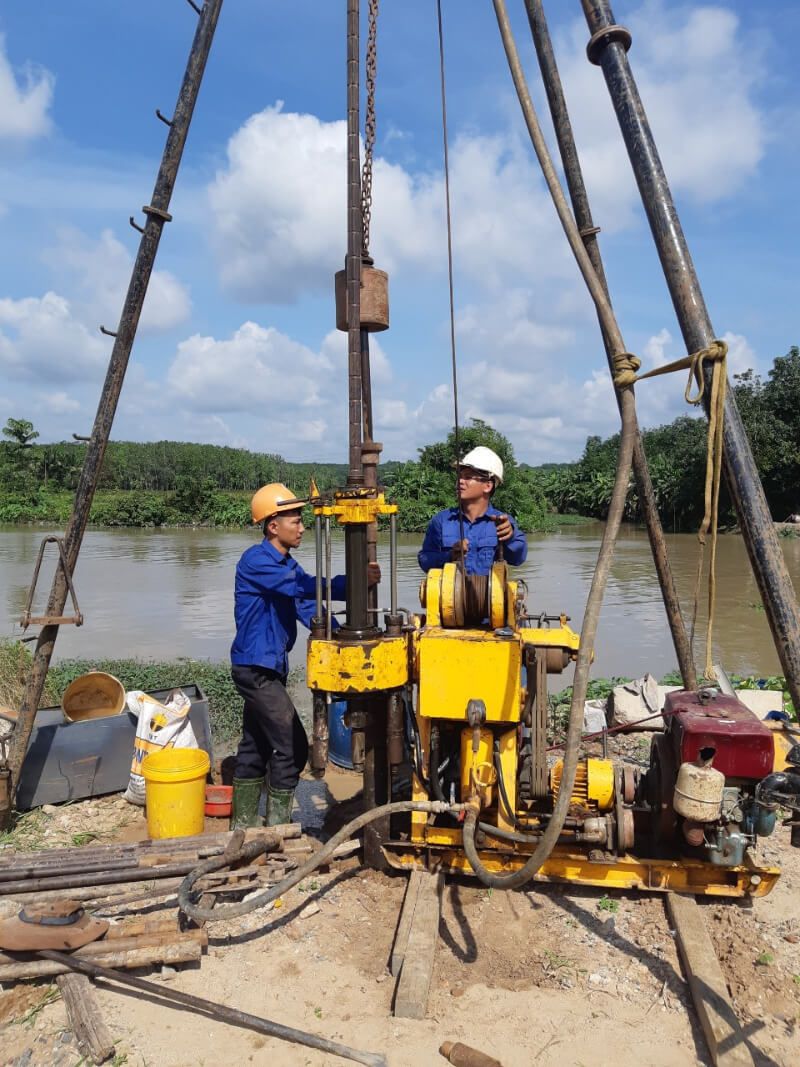

Quy trình cơ bản khi khoan khảo sát địa chất công trình
Một quy trình khoan khảo sát địa chất thường gồm các bước chính sau:
- Tiếp nhận nhiệm vụ khảo sát và yêu cầu thiết kế.
- Xác định vị trí hố khoan trên bình đồ.
- Chuẩn bị máy khoan, cần khoan, ống mẫu, mũi khoan và vật tư hiện trường.
- Định vị hố khoan ngoài thực địa.
- Tiến hành khoan, lấy mẫu và ghi nhận địa tầng.
- Thí nghiệm xuyên tiêu chuẩn hoặc thí nghiệm hiện trường nếu có yêu cầu.
- Bảo quản, vận chuyển mẫu về phòng thí nghiệm.
- Lập hồ sơ, mô tả địa chất và báo cáo kết quả khảo sát.
Theo TCVN 9437:2012, khoan thăm dò địa chất công trình phục vụ khảo sát thiết kế và thi công cần tuân thủ quy trình kỹ thuật phù hợp với mục tiêu khảo sát, điều kiện địa chất và yêu cầu lấy mẫu. Đây là cơ sở quan trọng để bảo đảm tính đồng bộ và độ tin cậy của tài liệu khảo sát.
Câu hỏi thường gặp về các loại mũi khoan địa chất
Mũi khoan kim cương dùng để làm gì?
Mũi khoan kim cương được dùng để khoan trong đá hoặc đất đá cứng nhằm tạo lỗ khoan và lấy lõi phục vụ khảo sát địa chất công trình, địa kỹ thuật hoặc thăm dò khoáng sản.
Khi nào nên dùng mũi khoan kim cương thấm nhiễm?
Nên dùng mũi khoan kim cương thấm nhiễm khi gặp đá cứng, đá nứt nẻ, không đồng nhất hoặc có độ mài mòn cao. Loại mũi này có khả năng duy trì hiệu quả cắt tương đối ổn định trong điều kiện địa tầng khó.
Chọn sai mũi khoan có ảnh hưởng đến kết quả khảo sát không?
Có. Chọn sai mũi khoan có thể làm mẫu bị vỡ, giảm tỷ lệ thu hồi lõi, kéo dài thời gian thi công và làm giảm độ tin cậy của tài liệu địa chất.
Có thể dùng một loại mũi khoan cho toàn bộ hố khoan không?
Không nên mặc định như vậy. Địa tầng có thể thay đổi theo chiều sâu, vì vậy đội khoan cần điều chỉnh loại mũi, chế độ khoan và phương pháp lấy mẫu theo điều kiện thực tế.
Mũi khoan địa chất có liên quan đến thiết kế móng không?
Có. Mũi khoan phù hợp giúp lấy mẫu tốt hơn, từ đó hỗ trợ phân tích địa tầng, đánh giá sức chịu tải và lựa chọn giải pháp móng chính xác hơn.
Xem thêm bài liên quan
Kết luận
Các loại mũi khoan địa chất đóng vai trò trực tiếp trong quá trình khoan thăm dò, lấy mẫu và đánh giá địa tầng phục vụ thiết kế nền móng. Mỗi loại mũi khoan có ưu điểm, hạn chế và điều kiện sử dụng riêng. Vì vậy, việc lựa chọn mũi khoan cần dựa trên đặc điểm đất đá, độ cứng, độ mài mòn, mức độ nứt nẻ, yêu cầu lấy mẫu và thiết bị khoan hiện trường.
Trong các dự án xây dựng, khảo sát địa chất không chỉ giúp xác định cấu trúc nền đất mà còn góp phần giảm rủi ro lún nứt, tối ưu giải pháp móng và bảo đảm an toàn công trình. Nếu cần khoan khảo sát địa chất, đo đạc địa hình, khảo sát nền móng hoặc tư vấn kỹ thuật hiện trường, Công ty TNHH Hợp Nhất Bách Việt – Đo Vẽ Nhanh có thể hỗ trợ khảo sát và cung cấp giải pháp phù hợp với từng dự án.
Tài liệu tham khảo
- ASTM International. (2017). ASTM D2113-99: Standard practice for rock core drilling and sampling of rock for site investigation. https://www.astm.org/d2113-99.html
- International Organization for Standardization. (2021). ISO 22475-1:2021 Geotechnical investigation and testing — Sampling methods and groundwater measurements — Part 1: Technical principles for the sampling of soil, rock and groundwater. https://www.iso.org/standard/36244.html
- Bộ Khoa học và Công nghệ. (2012). TCVN 9437:2012 Khoan thăm dò địa chất công trình.
