Gốc tọa độ là điểm tham chiếu được chọn làm nơi bắt đầu của các trục trong một hệ tọa độ. Trong hệ Descartes, gốc thường có tọa độ (0,0) hoặc (0,0,0). Trong trắc địa, khái niệm “gốc” phức tạp hơn: có thể là tâm khối lượng Trái Đất, giao điểm xích đạo với kinh tuyến tham chiếu, điểm gốc của lưới chiếu hoặc một mốc quốc gia dùng để hiện thực hệ quy chiếu.
Muốn sử dụng một bộ tọa độ đúng cách, không chỉ cần biết gốc. Người dùng còn phải xác định hướng trục, đơn vị, hệ quy chiếu, ellipsoid, phép chiếu, kinh tuyến trục, hệ số tỷ lệ và trật tự tọa độ.
Bài viết làm rõ gốc tọa độ trong toán học, CAD, GIS, GNSS và đo đạc; đồng thời phân biệt gốc tọa độ với datum, coordinate reference system, điểm N00 của VN-2000 và các giá trị dịch giả trong lưới chiếu bản đồ.
Nguyên tắc thực hành: một cặp số X, Y không thể sử dụng an toàn nếu thiếu thông tin về hệ tọa độ, gốc, hướng trục, đơn vị và hệ quy chiếu.
Gốc tọa độ là gì?
Gốc tọa độ là điểm được chọn làm mốc bắt đầu để đo các thành phần tọa độ của một điểm khác. Tại gốc, các tọa độ thường bằng 0 theo mọi trục của hệ đang xét.
Trong mặt phẳng Descartes, hai trục vuông góc Ox và Oy cắt nhau tại O. Điểm O là gốc tọa độ và có tọa độ (0,0). Trong không gian ba chiều, ba trục Ox, Oy và Oz cắt nhau tại O, có tọa độ (0,0,0).
Gốc tọa độ không phải là “góc hoặc khoảng cách”. Góc, khoảng cách hoặc thành phần theo trục là các đại lượng dùng để biểu diễn vị trí của điểm so với gốc và các trục tham chiếu.
| Khái niệm | Ý nghĩa | Ví dụ |
|---|---|---|
| Gốc tọa độ | Điểm bắt đầu của các trục | O(0,0) |
| Trục tọa độ | Đường có hướng và thang đo | Ox, Oy, Oz |
| Tọa độ | Các số mô tả vị trí của điểm | P(12,5; 8,2) |
| Đơn vị | Quy mô của giá trị tọa độ | Mét, milimét, độ |
| Chiều dương | Hướng tăng của giá trị trên trục | Đông, Bắc, lên trên |
Co the ban quan tam
Phân biệt gốc tọa độ, hệ tọa độ và CRS
Ba khái niệm này liên quan nhưng không đồng nghĩa. Gốc tọa độ chỉ là một thành phần của hệ tọa độ; còn coordinate reference system, viết tắt CRS, gắn hệ tọa độ với một đối tượng thực như Trái Đất hoặc công trình.
| Khái niệm | Chức năng | Thông tin cần có |
|---|---|---|
| Gốc tọa độ | Định vị nơi bắt đầu của các trục | Vị trí điểm gốc |
| Hệ tọa độ | Quy định cách gán tọa độ cho điểm | Trục, hướng, đơn vị, thứ tự |
| Datum/reference frame | Gắn hệ tọa độ với đối tượng thực | Gốc, tỷ lệ, hướng và cách hiện thực |
| CRS | Cho tọa độ có ý nghĩa địa lý hoặc kỹ thuật | Hệ tọa độ cộng datum; có thể thêm phép chiếu |
| Phép chiếu | Chuyển bề mặt cong sang mặt phẳng | Kinh tuyến trục, k0, dịch giả |
Theo chuẩn OGC/ISO, một CRS gồm một hệ tọa độ và một datum hoặc reference frame. Với projected CRS, còn có phép chuyển đổi bản đồ từ geographic CRS cơ sở.
Vì vậy, câu “gốc tọa độ của bản đồ là 0,0” thường chưa đủ. Một bản đồ VN-2000 còn cần biết kinh tuyến trục, múi chiếu, hệ số k0, False Easting và trật tự Easting–Northing.
Để hiểu sâu hơn, xem bài hệ tọa độ và hệ quy chiếu bản đồ ở Việt Nam.
Hệ tọa độ Descartes 2D
Hệ Descartes hai chiều gồm hai trục thẳng vuông góc. Trục ngang thường ký hiệu Ox, trục đứng ký hiệu Oy. Vị trí điểm P được biểu diễn bằng cặp số (x,y).
Ý nghĩa của x và y
- x biểu thị thành phần vị trí theo trục Ox.
- y biểu thị thành phần vị trí theo trục Oy.
- Dấu dương hoặc âm phụ thuộc phía của điểm so với gốc.
- Khoảng cách đến trục không phải lúc nào cũng bằng tọa độ nếu trục không trực chuẩn.
- Đơn vị phải thống nhất trong toàn hệ.
Bốn góc phần tư
| Góc phần tư | Dấu của x | Dấu của y |
|---|---|---|
| I | Dương | Dương |
| II | Âm | Dương |
| III | Âm | Âm |
| IV | Dương | Âm |
Trong CAD và bản vẽ kỹ thuật, người thiết kế có thể đặt gốc tại góc công trình, tim cột, mốc khống chế hoặc một điểm thuận tiện. Gốc cục bộ phải được mô tả rõ nếu cần ghép với tọa độ quốc gia.
Nội dung thực hành có tại bài hệ tọa độ Descartes trong CAD.
Hệ tọa độ Descartes 3D
Hệ Descartes ba chiều dùng ba trục Ox, Oy và Oz. Ba trục thường vuông góc từng đôi một và tạo thành hệ tay phải hoặc tay trái tùy quy ước phần mềm.
| Trục | Ý nghĩa thường gặp | Ví dụ ứng dụng |
|---|---|---|
| X | Đông–Tây hoặc chiều dài | CAD, mô hình công trình |
| Y | Bắc–Nam hoặc chiều rộng | GIS, BIM |
| Z | Cao độ hoặc chiều cao | Địa hình, kiến trúc, máy móc |
Trong không gian công trình, O(0,0,0) có thể là giao điểm tim trục và cao độ ±0,000. Trong trắc địa, điểm này chỉ có ý nghĩa cục bộ nếu chưa xác định quan hệ với hệ tọa độ và hệ độ cao bên ngoài.
Không nhầm cao độ ±0,000 với mực nước biển hoặc độ cao quốc gia. ±0,000 thường là mốc kiến trúc của dự án và cần có quan hệ chuyển đổi với mốc cao độ thi công.
Hệ tọa độ cực
Hệ tọa độ cực xác định điểm bằng khoảng cách r từ gốc và góc θ so với một trục tham chiếu. Gốc tọa độ cực được gọi là cực; đường bắt đầu đo góc được gọi là trục cực.
| Thành phần | Ý nghĩa | Đơn vị |
|---|---|---|
| r | Khoảng cách từ gốc đến điểm | Mét, milimét hoặc đơn vị chiều dài |
| θ | Góc từ trục tham chiếu đến hướng điểm | Độ, gon hoặc radian |
| O | Gốc hoặc cực | Không có đơn vị |
Hệ cực phù hợp trong đo góc–cạnh, bố trí điểm, radar, cơ khí và đồ họa. Toàn đạc điện tử đo góc và khoảng cách rồi chuyển thành tọa độ Descartes trong hệ dự án.
Hệ tọa độ trụ và cầu
Hệ tọa độ trụ
Hệ trụ mở rộng hệ cực bằng cách thêm tọa độ cao z. Điểm được biểu diễn bằng (r, θ, z). Gốc nằm tại giao điểm trục z với mặt phẳng cực.
Hệ tọa độ cầu
Hệ cầu biểu diễn điểm bằng khoảng cách đến gốc và hai góc định hướng. Quy ước tên góc khác nhau giữa toán học, vật lý, thiên văn và phần mềm, nên phải kiểm tra tài liệu hệ thống.
| Hệ | Tọa độ | Ứng dụng |
|---|---|---|
| Cực | r, θ | Mặt phẳng, đo góc–cạnh |
| Trụ | r, θ, z | Đường ống, chi tiết quay, robot |
| Cầu | r và hai góc | Thiên văn, radar, mô hình 3D |
“Bán nguyệt” không phải tên một hệ tọa độ phổ biến trong toán học hoặc trắc địa. Nội dung trong bài cũ thực chất đã trộn lẫn hệ tọa độ với biểu đồ bán logarit.
Biểu đồ bán log và log–log có phải hệ tọa độ?
Biểu đồ bán logarit và log–log là cách chia tỷ lệ các trục biểu đồ, không phải hệ tọa độ địa lý hay hệ tọa độ trắc địa độc lập.
| Loại biểu đồ | Trục tuyến tính | Trục logarit |
|---|---|---|
| Bán log | Một trục | Một trục |
| Log–log | Không | Cả hai trục |
| Descartes thông thường | Cả hai trục | Không |
Biểu đồ logarit hữu ích khi dữ liệu trải qua nhiều bậc độ lớn hoặc cần nhận biết quan hệ hàm mũ, lũy thừa. Tuy nhiên, gốc 0 không thể thể hiện trên trục logarit vì log(0) không xác định.
Kết luận: “bán log” và “log–log” là thang biểu diễn dữ liệu trên biểu đồ, không phải các loại tọa độ dùng để xác định vị trí đất đai.
Gốc tọa độ địa lý
Hệ tọa độ địa lý biểu diễn điểm bằng vĩ độ, kinh độ và có thể thêm độ cao ellipsoid. “Gốc” của kinh độ được xác định từ kinh tuyến tham chiếu; gốc của vĩ độ là mặt phẳng xích đạo.
Điểm 0° vĩ độ, 0° kinh độ
Cặp 0°,0° nằm tại giao của xích đạo và kinh tuyến tham chiếu trên vùng biển Đại Tây Dương. Đây không phải “trung tâm Trái Đất” và cũng không phải điểm gốc vật lý của mọi hệ quy chiếu quốc gia.
Thứ tự trục
Một số CRS định nghĩa trục theo vĩ độ–kinh độ; nhiều API web lại dùng kinh độ–vĩ độ. Việc đảo trật tự có thể khiến điểm rơi sang vị trí hoàn toàn khác.
Hướng dẫn thực hành có tại bài cách xác định tọa độ địa lý.
Gốc tọa độ địa tâm ECEF
Trong hệ Earth-Centered, Earth-Fixed, viết tắt ECEF, gốc tọa độ nằm tại tâm khối lượng của toàn Trái Đất, bao gồm đại dương và khí quyển theo định nghĩa của hệ quy chiếu.
| Trục | Hướng của WGS 84 | Đặc điểm |
|---|---|---|
| X | Giao giữa mặt phẳng xích đạo và kinh tuyến tham chiếu | Nằm trong mặt phẳng xích đạo |
| Y | Hoàn thiện hệ tay phải | Nằm trong mặt phẳng xích đạo |
| Z | Hướng cực tham chiếu | Gần trùng trục quay Trái Đất |
Trong WGS 84, gốc ECEF đồng thời là tâm hình học của ellipsoid WGS 84. Tọa độ X, Y, Z có đơn vị mét và thường được dùng trong xử lý GNSS, quỹ đạo và biến đổi không gian.
Điểm trên bề mặt Trái Đất không có tọa độ ECEF gần 0. Giá trị X, Y, Z thường có độ lớn hàng triệu mét vì được đo từ tâm Trái Đất.
Gốc tọa độ của lưới chiếu bản đồ
Khi chiếu bề mặt ellipsoid lên mặt phẳng, phép chiếu có một natural origin được xác định bằng kinh độ gốc và vĩ độ gốc. Tuy nhiên, tọa độ số tại đó có thể được cộng False Easting hoặc False Northing để tránh giá trị âm.
| Khái niệm | Ý nghĩa | Ví dụ UTM |
|---|---|---|
| Natural origin | Gốc toán học của phép chiếu | Giao xích đạo với kinh tuyến giữa |
| False origin | Gốc số học sau khi dịch tọa độ | Dịch về phía Tây hoặc Nam |
| False Easting | Giá trị cộng vào Easting | 500.000 m |
| False Northing | Giá trị cộng vào Northing | 0 m ở Bắc bán cầu UTM |
| k0 | Hệ số tỷ lệ tại kinh tuyến trục | 0,9996 |
Do có giá trị dịch giả, giao điểm xích đạo với kinh tuyến giữa trong UTM không có tọa độ Easting bằng 0. Đây là lý do cần phân biệt gốc hình học và gốc số học của lưới tọa độ.

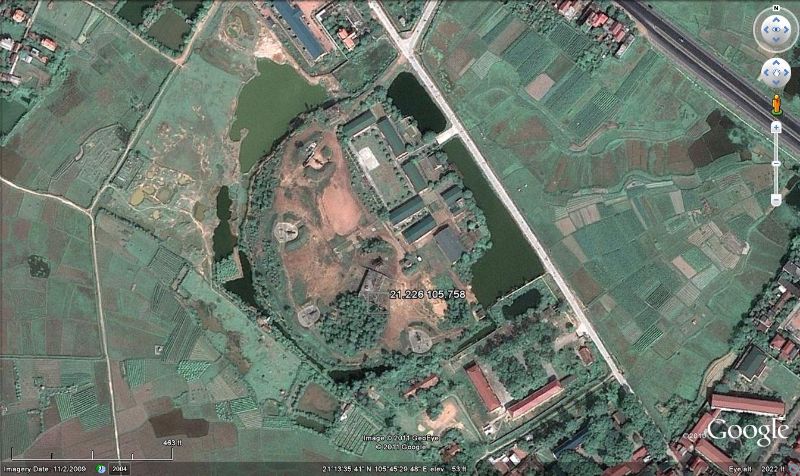

Điểm gốc N00 của VN-2000
Thông tư 973/2001/TT-TCĐC xác định điểm gốc tọa độ quốc gia VN-2000 là điểm N00, đặt tại Viện Nghiên cứu Địa chính thuộc Tổng cục Địa chính, đường Hoàng Quốc Việt, Hà Nội.
N00 là điểm gốc quốc gia dùng trong việc hiện thực hệ quy chiếu VN-2000. Điểm này không có nghĩa mọi bản đồ VN-2000 lấy N00 làm vị trí có tọa độ phẳng (0,0).
| Khái niệm | Vai trò | Không nên hiểu là |
|---|---|---|
| N00 | Điểm gốc tọa độ quốc gia | Giao hai trục 0,0 của mọi bản đồ |
| Ellipsoid WGS 84 định vị | Bề mặt tham chiếu của VN-2000 | WGS 84 quốc tế không biến đổi |
| Lưới chiếu UTM/TM | Tạo tọa độ phẳng | Bản thân datum |
| Kinh tuyến trục | Trục đối xứng phép chiếu | Kinh tuyến gốc quốc tế |
Muốn nhập tọa độ VN-2000 phải biết cấu hình lưới chiếu cụ thể. Chỉ ghi “gốc VN-2000” hoặc “tọa độ N00” là chưa đủ cho một tệp dữ liệu phẳng.
Gốc tọa độ cục bộ công trình
Dự án xây dựng thường đặt một hệ tọa độ cục bộ để bản vẽ dễ đọc, giá trị nhỏ và trục song song với công trình. Gốc có thể là giao tim cột, góc khu đất, mốc khống chế hoặc điểm thiết kế.
- Ghi tọa độ quốc gia của gốc cục bộ.
- Ghi góc xoay giữa trục cục bộ và hướng Bắc lưới.
- Ghi hệ số tỷ lệ nếu có.
- Ghi cao độ gốc và hệ độ cao.
- Ghi đơn vị bản vẽ.
- Ghi quy ước hệ tay phải hoặc tay trái.
- Lưu ít nhất hai điểm chung để kiểm tra chuyển đổi.
- Không dùng duy nhất thao tác Move và Rotate mà thiếu biên bản.
Gốc cục bộ đặc biệt phổ biến trong nhà xưởng, BIM, scan 3D, đường hầm và công trình tuyến. Nếu mất quan hệ với hệ quốc gia, dữ liệu sẽ khó ghép với quy hoạch, địa chính và hạ tầng bên ngoài.
Ứng dụng của gốc tọa độ
Đo đạc và bản đồ
Gốc và hệ trục giúp biểu diễn vị trí điểm khống chế, địa vật, thửa đất, đường đồng mức và công trình trong cùng một không gian tính toán.
GNSS và dẫn đường
GNSS xử lý trong các hệ địa tâm, sau đó chuyển thành vĩ độ, kinh độ, độ cao hoặc tọa độ phẳng. Gốc và reference frame quyết định ý nghĩa của các giá trị này.
CAD, BIM và xây dựng
Gốc tọa độ hỗ trợ bố trí tim trục, kiểm soát mô hình, liên kết kiến trúc–kết cấu–MEP và đưa bản vẽ ra thực địa.
GIS và cơ sở dữ liệu
CRS cho phép ghép các lớp ranh giới, đường, ảnh vệ tinh, địa hình và dữ liệu chuyên đề. Sai gốc hoặc sai CRS làm các lớp bị lệch.
Quan trắc và tự động hóa
Robot, máy công cụ, cảm biến, radar và hệ thống quan trắc đều cần khung tọa độ để mô tả vị trí, hướng và chuyển động.
Quy trình kiểm tra một bộ tọa độ
- Xác định nguồn: GNSS, toàn đạc, CAD, GIS, sổ đỏ hoặc hồ sơ thiết kế.
- Xác định hệ tọa độ: Descartes, địa lý, ECEF, projected hay cục bộ.
- Xác định gốc: điểm O, natural origin, N00 hay mốc dự án.
- Kiểm tra datum/CRS: WGS 84, VN-2000, HN-72 hoặc hệ khác.
- Kiểm tra trục: hướng, thứ tự và quy ước tay phải.
- Kiểm tra đơn vị: mét, milimét, độ, gon hoặc radian.
- Kiểm tra phép chiếu: UTM, TM-3 hoặc cấu hình khác.
- Kiểm tra kinh tuyến trục: không suy đoán từ địa phương.
- Kiểm tra dịch giả: False Easting và False Northing.
- Kiểm tra hệ độ cao: ellipsoid, quốc gia hoặc cục bộ.
- Đối chiếu điểm biết trước: kiểm tra vị trí và sai số.
- Lưu metadata: ghi lại đầy đủ định nghĩa và phép chuyển đổi.
“Gốc tọa độ chỉ là điểm bắt đầu. Để một tọa độ dùng được trong đo đạc, phải biết thêm hệ quy chiếu, trục, đơn vị, phép chiếu và quan hệ với mốc thực địa.”
Kỹ sư Phan Việt Tuyên
Các lỗi thường gặp
- Định nghĩa gốc là góc hoặc khoảng cách: nhầm điểm tham chiếu với đại lượng tọa độ.
- Gọi bán log là hệ tọa độ: nhầm thang biểu đồ với hệ định vị.
- Cho rằng mọi gốc đều có tọa độ 0,0: bỏ qua false origin.
- Đồng nhất N00 với gốc lưới chiếu: nhầm điểm gốc quốc gia với natural origin.
- Nhầm WGS 84 và VN-2000: cùng ellipsoid nhưng khác hệ quy chiếu.
- Đảo X và Y: nhầm Easting với Northing.
- Đảo kinh độ và vĩ độ: điểm rơi sai khu vực.
- Không ghi đơn vị: nhầm mét với milimét hoặc độ với radian.
- Nhầm ±0,000 với cao độ quốc gia: sai cao độ thi công.
- Dùng hệ cục bộ không có điểm liên kết: không chuyển được sang hệ quốc gia.
- Chỉ đổi nhãn CRS: không thực hiện phép biến đổi tọa độ.
- Không lưu metadata: bộ tọa độ mất khả năng truy vết.
Câu hỏi thường gặp
Gốc tọa độ có luôn là (0,0) không?
Trong hệ Descartes lý tưởng thường là (0,0), nhưng trong lưới chiếu bản đồ có thể dùng False Easting và False Northing nên gốc hình học không mang giá trị số 0,0.
Điểm 0° vĩ độ, 0° kinh độ ở đâu?
Điểm này nằm tại giao xích đạo và kinh tuyến tham chiếu trên Đại Tây Dương. Nó không phải tâm Trái Đất.
Gốc WGS 84 nằm ở đâu?
Gốc của hệ địa tâm WGS 84 là tâm khối lượng của toàn Trái Đất. Tọa độ địa lý WGS 84 lại dùng xích đạo và kinh tuyến tham chiếu để đo vĩ độ, kinh độ.
N00 có tọa độ bằng 0,0 không?
Không nên hiểu như vậy. N00 là điểm gốc tọa độ quốc gia dùng hiện thực VN-2000; tọa độ phẳng còn phụ thuộc lưới chiếu và tham số cụ thể.
Gốc tọa độ CAD có dùng cho đo đạc được không?
Có khi xác định được quan hệ giữa hệ CAD và hệ tọa độ thực địa bằng điểm chung, góc xoay, tỷ lệ và cao độ.
X là Easting hay Northing?
Trong nhiều tài liệu trắc địa Việt Nam, X là Northing và Y là Easting. Trong CAD, X thường là Easting và Y là Northing. Phải kiểm tra quy ước.
Biểu đồ log–log có gốc 0 không?
Không. Giá trị 0 không biểu diễn được trên trục logarit vì log(0) không xác định.
Cần gửi gì để kiểm tra file tọa độ?
Cần file gốc, khu vực, nguồn đo, CRS dự kiến, đơn vị, trật tự cột, kinh tuyến trục, hệ độ cao và điểm kiểm tra nếu có.
Liên hệ kiểm tra tọa độ đo đạc
CÔNG TY TNHH HỢP NHẤT BÁCH VIỆT – ĐO VẼ NHANH
Đo đạc địa chính – Khảo sát địa hình – VN-2000 – Chuyển đổi tọa độ
Mã số thuế: 0315606813
Trụ sở: 369/16 Lò Lu, Phường Long Phước, Thành phố Hồ Chí Minh
Văn phòng hỗ trợ: 31/13 đường 160, Phường Tăng Nhơn Phú, Thành phố Hồ Chí Minh
Hotline: 0907 621 115
Email: pviettuyen@gmail.com
Kết luận
Gốc tọa độ là điểm tham chiếu nơi các trục bắt đầu. Trong hệ Descartes, gốc thường có tọa độ bằng 0; trong hệ cực, gốc là cực; trong ECEF, gốc nằm tại tâm khối lượng Trái Đất.
Trong bản đồ và trắc địa, cần phân biệt gốc tọa độ với datum, CRS, điểm gốc quốc gia và gốc của phép chiếu. Những khái niệm này liên quan nhưng không thay thế nhau.
N00 là điểm gốc tọa độ quốc gia VN-2000, không phải vị trí có tọa độ phẳng 0,0 trong mọi bản đồ. Tọa độ VN-2000 chỉ đầy đủ khi có cấu hình lưới chiếu và các tham số liên quan.
Biểu đồ bán log và log–log không phải hệ tọa độ đo đạc. Khi sử dụng dữ liệu, hãy kiểm tra gốc, trục, đơn vị, CRS, phép chiếu và hệ độ cao trước khi tính toán hoặc đưa ra thực địa.
