Trong bối cảnh kinh tế biển Việt Nam đang phát triển mạnh mẽ với các dự án điện gió ngoài khơi, cảng biển nước sâu và hạ tầng viễn thông xuyên đại lục, nhu cầu về dịch vụ khảo sát địa hình đáy biển trở nên quan trọng hơn bao giờ hết. Việc hiểu rõ địa hình dưới mặt nước không chỉ giúp các nhà thầu tối ưu hóa chi phí thi công mà còn đảm bảo an toàn tuyệt đối cho công trình trước các biến động của dòng chảy và địa chất.
Đo Vẽ Nhanh với đội ngũ Kỹ sư Trắc địa và Địa chất công trình giàu kinh nghiệm, tự hào là đơn vị tiên phong cung cấp các giải pháp khảo sát thủy đạc toàn diện, đáp ứng những tiêu chuẩn khắt khe nhất của quốc tế và Việt Nam.
Khảo sát địa hình đáy biển là quá trình sử dụng các thiết bị đo sâu hồi âm, định vị vệ tinh và các cảm biến chuyên dụng để lập bản đồ bề mặt đáy biển, sông, hồ. Tại Đo Vẽ Nhanh, chúng tôi không chỉ dừng lại ở việc cung cấp số liệu thô mà còn mang đến những phân tích chuyên sâu về địa chất tầng nông, giúp chủ đầu tư có cái nhìn toàn cảnh về hiện trạng khu vực dự án.
Với hơn 10 năm kinh nghiệm, chúng tôi hiểu rằng mỗi milimet sai lệch dưới lòng đại dương có thể dẫn đến những tổn thất hàng tỷ đồng khi thi công thực tế.
Tại sao dịch vụ khảo sát địa hình đáy biển là yếu tố then chốt?
Khác với khảo sát trên cạn, môi trường biển chứa đựng nhiều yếu tố bất định như thủy triều, sóng gió và sự khúc xạ âm thanh trong nước mặn. Một dịch vụ khảo sát địa hình đáy biển chuyên nghiệp phải giải quyết được bài toán về độ chính xác vị trí X, Y và độ sâu Z trong một môi trường luôn biến động.
1. Đảm bảo an toàn hàng hải và thi công
Dữ liệu địa hình đáy biển chính xác giúp xác định các chướng ngại vật dưới nước, các bãi đá ngầm hoặc xác tàu đắm có thể gây nguy hiểm cho tàu bè và thiết bị thi công. Đối với các dự án nạo vét luồng lạch, việc biết chính xác cao độ đáy giúp tính toán khối lượng đào đắp một cách minh bạch, tránh lãng phí ngân sách.
2. Tối ưu hóa thiết kế công trình biển
Các kỹ sư thiết kế cần dữ liệu độ dốc đáy biển, đặc tính dòng chảy và các lớp trầm tích để đưa ra phương án móng cho trụ điện gió hoặc tuyến đường ống dẫn dầu. Đo Vẽ Nhanh cung cấp các bản đồ bình đồ với đường đẳng cao chi tiết, giúp mô phỏng 3D hiện trạng đáy biển một cách trực quan nhất.
3. Quản lý tài nguyên và môi trường
Khảo sát địa hình còn đóng vai trò quan trọng trong việc giám sát sự xói mòn bờ biển và sự bồi lắng tại các cửa sông. Điều này hỗ trợ các cơ quan quản lý nhà nước trong việc lập quy hoạch sử dụng biển bền vững.

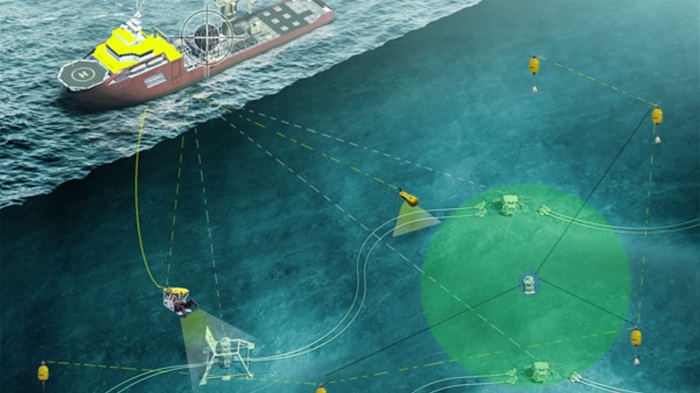

Các công nghệ tiên tiến nhất trong khảo sát địa hình đáy biển tại Đo Vẽ Nhanh
Để đạt được độ chính xác theo tiêu chuẩn IHO S-44 của Tổ chức Thủy đạc Quốc tế, Đo Vẽ Nhanh liên tục cập nhật và làm chủ các công nghệ đo đạc hiện đại nhất thế giới.

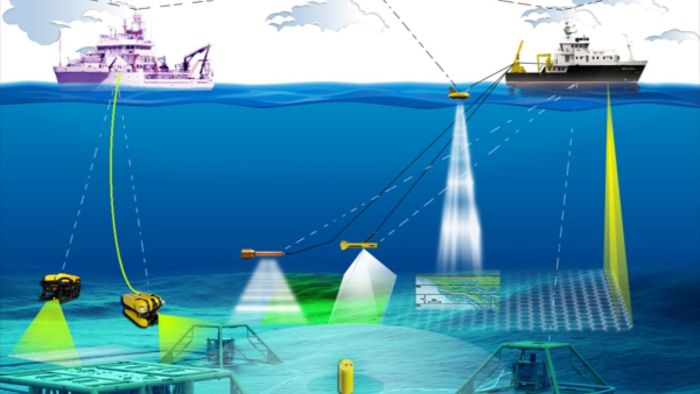

Hệ thống đo sâu hồi âm đa chùm tia Multibeam Echo Sounder
Đây là công nghệ đỉnh cao trong khảo sát thủy đạc hiện nay. Thay vì chỉ đo một điểm duy nhất dưới đáy tàu như hệ thống đơn chùm tia, Multibeam Echo Sounder phát ra hàng trăm chùm tia âm thanh theo hình dẻ quạt, cho phép quét toàn bộ bề mặt đáy biển với độ phân giải cực cao. Công nghệ này giúp tạo ra mô hình kỹ thuật số độ cao đáy biển với mật độ điểm dày đặc, không bỏ sót bất kỳ chi tiết nhỏ nào.
Hệ thống đo sâu hồi âm đơn chùm tia Single Beam Echo Sounder
Đối với các khu vực nước nông, kênh rạch chật hẹp hoặc các dự án có ngân sách tối ưu, Single Beam Echo Sounder vẫn là sự lựa chọn hiệu quả. Chúng tôi sử dụng các thiết bị có tần số kép để đồng thời xác định độ sâu tầng mặt và độ sâu tầng bùn cứng, cung cấp dữ liệu quan trọng cho công tác nạo vét.
Thiết bị quét hông Side Scan Sonar
Để tìm kiếm các đối tượng chìm đắm hoặc kiểm tra đường ống ngầm, Side Scan Sonar là công cụ không thể thiếu. Thiết bị này tạo ra hình ảnh đen trắng có độ phân giải cao về các vật thể trên bề mặt đáy biển dựa trên nguyên lý phản xạ âm thanh, giúp nhận diện hình dạng và kích thước vật thể một cách rõ nét.
Hệ thống định vị vệ tinh GNSS RTK và cảm biến bù chuyển động
Độ chính xác của phép đo sâu phụ thuộc hoàn toàn vào việc xác định vị trí tàu tại thời điểm phát tia tín hiệu. Đo Vẽ Nhanh sử dụng hệ thống GNSS RTK kết hợp với trạm tham chiếu địa phương để đạt độ chính xác vị trí cấp centimet. Bên cạnh đó, thiết bị Motion Sensor sẽ bù trừ các sai số do tàu bị rung lắc bởi sóng biển, đảm bảo dữ liệu thu được là giá trị thực tế của đáy biển.
Quy trình thực hiện khảo sát địa hình đáy biển tiêu chuẩn chuyên gia
Tại Đo Vẽ Nhanh, chúng tôi áp dụng quy trình nghiêm ngặt gồm 5 bước chính để đảm bảo chất lượng đầu ra cho mọi dự án lớn nhỏ.
Bước 1: Công tác chuẩn bị và thiết kế lưới khảo sát
Kỹ sư sẽ nghiên cứu các tài liệu thủy văn hiện có, thiết lập hệ tọa độ VN-2000 và hệ cao độ quốc tế hoặc địa phương. Các tuyến đo được lập kế hoạch sao cho độ phủ của các dải quét chồng lấn lên nhau ít nhất 20% để loại bỏ vùng mù.
Bước 2: Huy động thiết bị và hiệu chuẩn
Tàu khảo sát được trang bị đầy đủ máy đo sâu, máy định vị, cảm biến vận tốc âm thanh trong nước và thiết bị đo bù trừ sóng. Trước khi tiến hành, chúng tôi thực hiện phép thử Patch Test để hiệu chuẩn các sai số về góc nghiêng, góc quay và thời gian trễ của hệ thống.

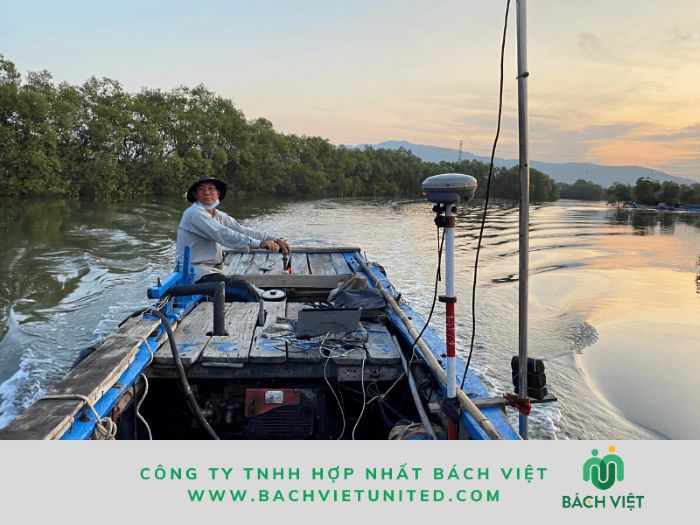

Bước 3: Thu thập dữ liệu hiện trường
Đội ngũ kỹ sư trực tiếp vận hành thiết bị trên biển. Dữ liệu được ghi nhận liên tục và kiểm soát chất lượng thời gian thực thông qua phần mềm chuyên dụng như Hypack hoặc QINSy. Đồng thời, một trạm nghiệm triều sẽ được thiết lập gần khu vực khảo sát để ghi lại sự biến động của mực nước biển, phục vụ việc hiệu chỉnh cao độ sau này.
Bước 4: Xử lý và phân tích số liệu văn phòng
Dữ liệu thô sau khi thu thập sẽ được lọc bỏ các nhiễu âm thanh, hiệu chính thủy triều và vận tốc xuyên âm. Kỹ sư trắc địa sẽ tiến hành bình sai và xây dựng mô hình địa hình 3D. Đây là giai đoạn đòi hỏi sự tỉ mỉ và kinh nghiệm dày dặn để phân biệt được đâu là tín hiệu đáy thật và đâu là nhiễu do đàn cá hoặc rác trôi nổi.
Bước 5: Thành lập bản đồ và báo cáo kỹ thuật
Sản phẩm cuối cùng bao gồm bản đồ bình đồ địa hình đáy biển, các mặt cắt dọc, mặt cắt ngang và báo cáo thuyết minh chi tiết. Chúng tôi cũng cung cấp các tệp dữ liệu số định dạng CAD, GIS hoặc XYZ để khách hàng dễ dàng tích hợp vào phần mềm thiết kế.
Báo giá dịch vụ khảo sát địa hình đáy biển
Giá thành khảo sát phụ thuộc vào nhiều yếu tố như diện tích khu vực, độ sâu nước, khoảng cách từ đất liền và yêu cầu về độ chính xác. Dưới đây là bảng giá tham khảo tại Đo Vẽ Nhanh để quý khách hàng có cái nhìn tổng quan.
| Hạng mục dịch vụ | Đơn vị tính | Đơn giá tham khảo (VNĐ) | Ghi chú |
|---|---|---|---|
| Khảo sát đơn chùm tia (Single Beam) | Hecta (ha) | 3.500.000 – 7.000.000 | Áp dụng cho khu vực sông, hồ, gần bờ |
| Khảo sát đa chùm tia (Multibeam) | Hecta (ha) | 12.000.000 – 35.000.000 | Độ phân giải cao, phù hợp công trình cảng |
| Quét hông Side Scan Sonar | Km tuyến | 8.000.000 – 25.000.000 | Tìm kiếm chướng ngại vật, đường ống |
| Đo địa vật lý tầng nông (Sub-bottom) | Km tuyến | 15.000.000 – 50.000.000 | Xác định các lớp địa chất dưới đáy |
| Thiết lập trạm nghiệm triều tạm thời | Trạm/tháng | 20.000.000 – 55.000.000 | Phục vụ hiệu chính cao độ chính xác |
Lưu ý: Đơn giá trên chỉ mang tính chất tham khảo tại thời điểm bài viết. Để có báo giá chính xác nhất cho dự án của mình, quý khách vui lòng liên hệ Hotline 0907621115 để được tư vấn miễn phí.
Ví dụ thực tế: Dự án khảo sát phục vụ lắp đặt cáp ngầm tại đảo Phú Quý
Để minh chứng cho năng lực thực chiến của Đo Vẽ Nhanh, chúng tôi xin chia sẻ về một dự án tiêu biểu mà đơn vị đã thực hiện thành công. Mục tiêu của dự án là khảo sát hành lang rộng 500m để lựa chọn tuyến tối ưu cho cáp ngầm viễn thông, tránh các rạn san hô và khu vực có độ dốc lớn.
Thách thức: Khu vực đảo Phú Quý có địa hình đáy biển cực kỳ phức tạp với nhiều rạn đá ngầm và dòng chảy xiết. Độ sâu thay đổi đột ngột từ 20m xuống hơn 80m chỉ trong một khoảng cách ngắn.
Giải pháp của Đo Vẽ Nhanh: Chúng tôi đã sử dụng kết hợp hệ thống Multibeam R2Sonic 2022 và Side Scan Sonar EdgeTech 4125. Việc sử dụng Multibeam giúp chúng tôi loại bỏ hoàn toàn các điểm mù giữa các tuyến đo, đảm bảo cáp không bị đặt lên các cạnh đá sắc nhọn có thể gây đứt cáp trong tương lai. Side Scan Sonar được kéo ở độ cao cách đáy 10m để phát hiện các xác tàu đắm cũ trong khu vực.
Kết quả: Sau 15 ngày thực địa và 10 ngày xử lý nội nghiệp, Đo Vẽ Nhanh đã bàn giao bộ bản đồ địa hình đáy biển tỷ lệ 1/2000 với độ chi tiết kinh ngạc. Chúng tôi đã phát hiện một rãnh sâu tiềm ẩn nguy cơ sụt lún địa chất và kiến nghị chủ đầu tư dời tuyến cáp sang hướng Đông 150m, giúp tiết kiệm chi phí bảo trì dự kiến lên đến hàng chục tỷ đồng.
Entity & Chuyên môn: Tại sao nên chọn Đo Vẽ Nhanh?
Trên thị trường có không ít đơn vị cung cấp dịch vụ khảo sát địa hình đáy biển, nhưng Đo Vẽ Nhanh khẳng định vị thế bằng sự kết hợp giữa con người và công nghệ. Chúng tôi không chỉ cung cấp bản đồ, chúng tôi cung cấp sự an tâm cho các dự án hạ tầng trọng điểm.
- Kinh nghiệm thực chiến: Đội ngũ dẫn dắt bởi Kỹ sư Việt với hơn 10 năm kinh nghiệm trong các dự án cầu cảng và năng lượng tái tạo.
- Thiết bị hiện đại: Sở hữu các dòng máy đo sâu và định vị từ các thương hiệu hàng đầu như Teledyne, Norbit, Trimble.
- Pháp lý vững chắc: Các bản vẽ được thực hiện theo đúng quy định của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam.
- Hỗ trợ đa ngành: Bên cạnh khảo sát biển, chúng tôi còn mạnh về đo đạc địa chính, quan trắc công trình và tư vấn pháp lý đất đai.
Theo Hiệp hội Thủy đạc Quốc tế IHO: Thu thập dữ liệu thủy đạc là nền tảng cơ bản cho tất cả các hoạt động liên quan đến biển, từ an toàn hàng hải đến bảo vệ môi trường. Đo Vẽ Nhanh cam kết tuân thủ tuyệt đối các tiêu chuẩn này để mang lại giá trị bền vững cho khách hàng.
Các câu hỏi thường gặp về khảo sát địa hình đáy biển
1. Thời gian thực hiện một dự án khảo sát thường kéo dài bao lâu?
Thời gian phụ thuộc vào quy mô diện tích và điều kiện thời tiết. Một dự án khảo sát cảng biển trung bình thường mất từ 7 đến 14 ngày cho công tác thực địa và 1 tuần cho công tác xử lý số liệu văn phòng.
2. Khảo sát địa hình đáy biển có cần xin phép cơ quan chức năng không?
Có. Đối với các khu vực biên giới biển, hải đảo hoặc khu vực quân sự, đơn vị khảo sát cần xin giấy phép từ Bộ Quốc phòng hoặc các cơ quan quản lý chuyên ngành trước khi triển khai thiết bị.
3. Độ chính xác của phép đo sâu là bao nhiêu?
Với công nghệ Multibeam hiện đại, sai số độ sâu có thể đạt mức dưới 10cm ở độ sâu nước dưới 30m, đáp ứng tiêu chuẩn khảo sát đặc biệt của IHO.
Kết luận
Việc đầu tư vào dịch vụ khảo sát địa hình đáy biển chất lượng ngay từ giai đoạn chuẩn bị dự án là quyết định đầu tư thông minh. Nó không chỉ giúp giảm thiểu rủi ro kỹ thuật mà còn là cơ sở pháp lý vững chắc cho các công tác nghiệm thu và vận hành sau này. Với tôn chỉ Chuyên nghiệp – Chính xác – Nhanh chóng, Đo Vẽ Nhanh luôn sẵn sàng đồng hành cùng quý đối tác trong mọi hành trình chinh phục đại dương.
