Đường Đồng Mức Là Gì? Cách Vẽ Trong Trắc Địa

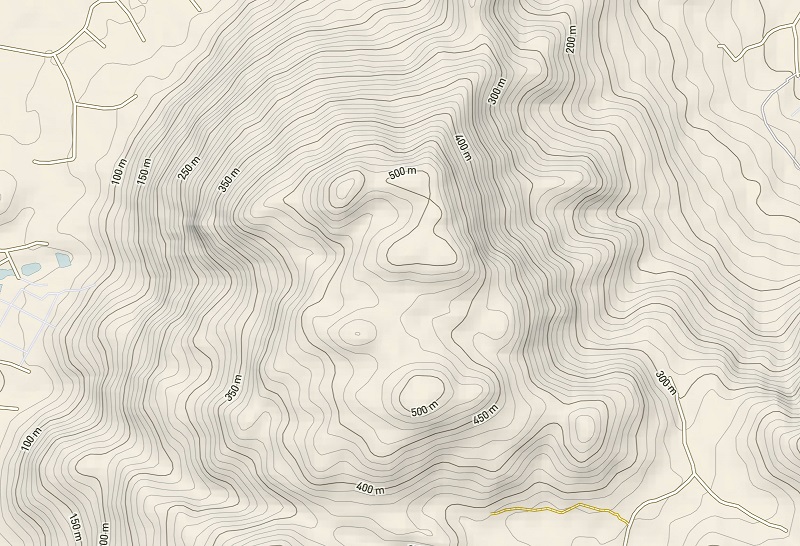

Đường đồng mức là gì?

Về hình học, đường đồng mức là giao tuyến giữa bề mặt địa hình và một mặt phẳng nằm ngang có cao độ xác định. Mỗi đường mang một giá trị cao độ duy nhất, chẳng hạn +5,00 m, +5,50 m hoặc +10,00 m.

Khi nhiều mặt phẳng ngang cách nhau một khoảng cố định cắt bề mặt địa hình, ta thu được một hệ đường đồng mức. Khoảng chênh cao giữa hai đường kề nhau được gọi là khoảng cao đều.

Đường đồng mức không phải là đường có thật ngoài hiện trường. Đây là sản phẩm nội suy từ điểm cao độ, đường gãy địa hình, dữ liệu GNSS, toàn đạc, thủy chuẩn, UAV, LiDAR hoặc các nguồn mô hình số độ cao.

Để hiểu đúng giá trị ghi trên đường bình độ, cần phân biệt độ cao ellipsoid đo bằng GNSS và cao độ trong xây dựng dùng cho thiết kế, thi công.

Các loại đường đồng mức trên bản đồ địa hình

Cách phân loại và ký hiệu có thể thay đổi theo quy định biên tập, tỷ lệ bản đồ và phần mềm. Về chức năng, thường gặp bốn nhóm dưới đây.

Đường đồng mức cái

Đường đồng mức cái, còn gọi là đường chỉ số, được thể hiện đậm hơn và thường ghi giá trị cao độ. Nó giúp người đọc nhanh chóng xác định dải cao độ mà không phải ghi nhãn trên mọi đường.

Đường đồng mức con

Đây là các đường mảnh nằm giữa những đường cái, được vẽ đúng khoảng cao đều cơ bản. Phần lớn đường trên bản đồ thuộc nhóm này.

Đường nửa khoảng cao đều

Khi địa hình thoải đến mức khoảng cao đều cơ bản không thể hiện được biến đổi nhỏ, có thể dùng đường ở mức một nửa khoảng cao đều. Đường cần có ký hiệu khác để tránh nhầm với đường chính.

Đường đồng mức phụ

Đường phụ được thêm vào để diễn tả gò thấp, hõm nhỏ, bậc địa hình hoặc biến đổi cục bộ chưa đủ một khoảng cao đều. Không nên lạm dụng vì quá nhiều đường phụ làm bản đồ rối và tạo cảm giác chính xác giả.

Đường đồng mức trũng

Khu vực lõm khép kín có thể được ký hiệu bằng các gạch ngắn hướng về phía thấp. Giá trị đường giảm dần vào tâm trũng, trái với đồi nơi cao độ tăng dần vào tâm.

Đặc điểm của đường đồng mức

Nắm đúng quy luật hình học giúp phát hiện nhanh lỗi mô hình và lỗi biên tập.

• Mọi điểm trên cùng một đường có cùng giá trị cao độ.
• Đường thường khép kín trong hoặc ngoài phạm vi tờ bản đồ.
• Khoảng cách đường càng nhỏ thì độ dốc càng lớn.
• Khoảng cách đường đều nhau thường biểu thị sườn dốc tương đối đều.
• Đường thưa dần về phía thấp thể hiện dạng dốc khác với đường thưa dần về phía cao.
• Qua khe suối, đường thường tạo hình chữ V hướng về thượng lưu.
• Qua sống đất, chữ V hoặc U thường hướng về phía địa hình thấp.
• Đỉnh đồi là các vòng khép kín có cao độ tăng vào tâm.
• Hõm địa hình là các vòng khép kín có cao độ giảm vào tâm.
• Đường không được tạo góc gãy vô lý nếu bề mặt thực tế liên tục.

Đọc dạng sườn dốc từ khoảng cách đường

Khoảng cao đều là gì và chọn thế nào?

Khoảng cao đều h là chênh lệch cao độ cố định giữa hai đường đồng mức cơ bản liên tiếp. Không có một giá trị 1 m, 5 m hoặc 10 m áp dụng cho mọi bản đồ.

Giá trị cần được xác định trong nhiệm vụ khảo sát và phương án kỹ thuật dựa trên:

• Tỷ lệ bản đồ.
• Mức độ bằng phẳng hoặc chia cắt của địa hình.
• Mục đích thiết kế, quy hoạch hoặc tính khối lượng.
• Độ chính xác đo cao.
• Mật độ điểm đo.
• Khả năng đọc bản đồ sau khi in hoặc hiển thị.
• Tiêu chuẩn, quy định chuyên ngành được dự án áp dụng.

Khoảng cao đều quá lớn sẽ bỏ mất gò, rãnh và hướng thoát nước nhỏ. Khoảng quá nhỏ lại tạo dày đặc đường, phóng đại nhiễu đo và khiến người dùng tưởng mô hình chính xác hơn thực tế.

Khoảng cao đều phải được ghi trong khung hoặc chú giải bản đồ. Người sử dụng không nên đoán giá trị chỉ dựa vào khoảng cách hình học giữa các đường.

Công thức tính độ dốc từ đường đồng mức

Nếu hai điểm nằm trên hai đường đồng mức kề nhau có chênh cao h và khoảng cách ngang thực địa D, độ dốc được tính:

i = h / D

Biểu diễn theo phần trăm:

i% = (h / D) × 100

Góc dốc α:

α = arctan(h / D)

Ví dụ, hai đường chênh 0,5 m và cách nhau 10 m ngoài thực địa:

i = 0,5 / 10 = 0,05 = 5%

Cách nội suy cao độ của một điểm giữa hai đường đồng mức

Giả sử điểm P nằm giữa đường thấp có cao độ H₁ và đường cao có cao độ H₂. Khoảng cách gần vuông góc từ đường thấp đến đường cao là L; khoảng cách từ đường thấp đến P là l.

Nếu giả thiết độ dốc thay đổi tuyến tính:

H_P = H₁ + (l / L) × (H₂ − H₁)

Ví dụ H₁ = 10,00 m, H₂ = 11,00 m, L = 20 m và l = 8 m:

H_P = 10,00 + (8 / 20) × 1,00 = 10,40 m

Kết quả chỉ là nội suy gần đúng. Nếu giữa hai đường có bậc, rãnh, tường hoặc thay đổi độ dốc, giả thiết tuyến tính không còn đúng.

Độ cao điểm gốc có thể được xác định bằng GNSS, toàn đạc hoặc đo cao hình học tùy yêu cầu chính xác.

Cách xác định vị trí một đường đồng mức giữa hai điểm cao độ

Giả sử cạnh AB có:

• H_A = 12,20 m.
• H_B = 13,00 m.
• Chiều dài AB = 20 m.
• Cần tìm vị trí đường H_C = 12,50 m.

Khoảng cách từ A đến điểm C nơi đường 12,50 m cắt AB:

AC = AB × (H_C − H_A) / (H_B − H_A)

AC = 20 × (12,50 − 12,20) / (13,00 − 12,20) = 7,50 m

Đặt điểm C cách A 7,50 m theo cạnh AB. Thực hiện tương tự trên các cạnh khác rồi nối các điểm cùng cao độ theo dáng địa hình.

Cách vẽ đường đồng mức thủ công từ lưới ô vuông

Phương pháp lưới ô vuông phù hợp bài tập, khu vực tương đối bằng phẳng hoặc mặt bằng nhỏ được đo cao độ tại các nút lưới.

1. Lập lưới đo

   Chia khu vực thành ô vuông hoặc chữ nhật có kích thước phù hợp với biến đổi địa hình.

2. Đo cao độ nút

   Đo từng giao điểm và các điểm đặc trưng nằm ngoài nút lưới.

3. Chọn khoảng cao đều

   Xác định dãy cao độ cần vẽ, chẳng hạn 5,0; 5,5; 6,0 m.

4. Kiểm tra từng cạnh ô

   Xác định đường cao độ nào nằm giữa hai nút đầu cạnh.

5. Nội suy vị trí giao

   Dùng công thức tỷ lệ tuyến tính để đánh dấu điểm cắt trên cạnh.

6. Nối các điểm cùng cao độ

   Nối mềm theo xu thế địa hình, không tạo góc gãy tùy tiện.

7. Kiểm tra đồi, rãnh và hướng dốc

   Đối chiếu ghi chú ngoại nghiệp, ảnh và điểm đặc trưng.

8. Phân cấp nét và ghi nhãn

   Thể hiện đường cái, đường con và giá trị cao độ đúng quy ước.

Nhược điểm của lưới ô vuông là dễ bỏ qua đường gãy địa hình nằm giữa các nút. Nếu một rãnh hẹp chạy chéo qua ô mà không được đo bổ sung, đường đồng mức nội suy sẽ đi xuyên qua và làm sai hướng thoát nước.

Cách vẽ đường đồng mức từ mạng tam giác TIN

TIN là mô hình bề mặt gồm các tam giác không chồng lấn, được tạo từ điểm cao độ và đường gãy. Trong mỗi mặt tam giác, bề mặt được coi là một mặt phẳng. Vị trí đường đồng mức được nội suy trên các cạnh tam giác và nối thành đoạn thẳng trong mặt.

1. Nhập điểm khảo sát

   Điểm cần có tọa độ, cao độ và mã mô tả đúng.

2. Phân loại điểm mặt đất

   Loại điểm trên cây, xe, mái nhà nếu mô hình cần bề mặt đất.

3. Thêm breakline

   Đưa tim rãnh, mép đường, đỉnh và chân taluy, bờ kênh, tường chắn vào mô hình.

4. Tạo ranh bề mặt

   Giới hạn phạm vi mô hình và loại các khoảng trống không có dữ liệu.

5. Tạo tam giác

   Kiểm tra hướng cạnh, tam giác dài bất thường và tam giác xuyên địa vật.

6. Phát sinh đường đồng mức

   Nhập cao độ cơ sở, khoảng cao đều chính và phụ.

7. Hiệu chỉnh mô hình

   Sửa điểm sai, cạnh tam giác và breakline thay vì chỉ kéo đường contour.

8. Biên tập bản đồ

   Làm mượt có kiểm soát, đặt nhãn và kiểm tra giao cắt.

Ưu điểm của TIN là giữ được đường gãy và mật độ điểm không đều. Đây là mô hình phổ biến trong thiết kế san nền, đường giao thông và hạ tầng.

Breakline là gì và vì sao quyết định chất lượng đường đồng mức?

Breakline là đường biểu diễn vị trí bề mặt thay đổi độ dốc đột ngột hoặc có quan hệ hình học cần được giữ. Phần mềm buộc tam giác TIN tuân theo đường này.

Trong nhiều trường hợp, thêm đúng một breakline cải thiện mô hình nhiều hơn việc đo thêm hàng chục điểm rải ngẫu nhiên.

“Đường đồng mức đẹp chưa chắc là đường đồng mức đúng. Khi tim rãnh, đỉnh taluy hoặc mép đường không được đưa vào breakline, phần mềm vẫn tạo được các đường rất mượt nhưng hướng thoát nước và khối lượng san nền có thể sai.”

Kỹ sư Phan Việt Tuyên

Tạo đường đồng mức từ DEM hoặc raster

DEM là mô hình số độ cao dạng lưới. Mỗi ô mang một giá trị cao độ. Thuật toán tìm vị trí mà giá trị đường đồng mức cắt các cạnh ô rồi nối các vị trí này.

Chất lượng contour raster phụ thuộc:

• Kích thước ô lưới.
• Độ chính xác cao độ của DEM.
• Phương pháp nội suy tạo raster.
• Việc loại vật thể không thuộc mặt đất.
• Khu vực NoData và ranh ghép các mảnh.
• Phương pháp làm mượt.

Ô lưới lớn tạo đường thô và góc cạnh. Ô quá nhỏ so với chất lượng dữ liệu không làm tăng độ chính xác mà chỉ phóng đại nhiễu.

ArcGIS có thể tạo contour từ raster, TIN, terrain hoặc LAS dataset. Civil 3D thường tạo Surface từ điểm, contour, breakline và boundary rồi phát sinh đường theo style.

Cách tạo đường đồng mức từ dữ liệu UAV

UAV chụp ảnh không trực tiếp đo đường đồng mức. Phần mềm quang trắc tạo point cloud, mô hình bề mặt và ảnh trực giao; sau đó kỹ sư phân loại mặt đất, tạo DTM và phát sinh contour.

1. Lập kế hoạch bay

   Chọn độ cao, độ phủ ảnh, hướng bay và thời điểm phù hợp.

2. Đo GCP và điểm kiểm tra

   Liên kết mô hình vào hệ tọa độ, cao độ dự án.

3. Xử lý khối ảnh

   Tính quỹ đạo ảnh, point cloud và mô hình bề mặt.

4. Phân loại mặt đất

   Loại cây, xe, mái và vật thể không thuộc địa hình đất.

5. Đo bổ sung breakline

   Thu thập mép đường, rãnh, bờ và vùng ảnh không nhận dạng tốt.

6. Tạo DTM hoặc TIN

   Dùng điểm mặt đất cùng đường gãy để dựng bề mặt.

7. Phát sinh và kiểm tra contour

   So sánh điểm kiểm tra, ảnh và hiện trường trước khi bàn giao.

Phương pháp này phù hợp diện tích rộng, bãi san lấp, mỏ vật liệu và khu công nghiệp. Có thể tham khảo khảo sát địa hình bằng UAV khi cần ảnh trực giao và mô hình cao độ đồng bộ.

Quy trình đo đạc để lập bản đồ đường đồng mức

1. Xác định nhiệm vụ

   Làm rõ tỷ lệ, khoảng cao đều, phạm vi, hệ tọa độ và mục đích sử dụng.

2. Khảo sát sơ bộ

   Nhận diện sống đất, rãnh, taluy, vùng ngập và vật cản.

3. Xây dựng lưới khống chế

   Thiết lập tọa độ, cao độ tin cậy cho toàn khu đo.

4. Đo điểm đặc trưng

   Ưu tiên điểm đổi dốc thay vì chỉ đo theo khoảng cách đều.

5. Đo breakline

   Thu đầy đủ đường gãy tự nhiên và nhân tạo.

6. Kiểm tra ngoại nghiệp

   Rà vùng thiếu điểm, đo lặp cao độ và bổ sung khu vực che khuất.

7. Xử lý và bình sai

   Kiểm tra mốc, loại điểm sai và thống nhất hệ cao độ.

8. Tạo mô hình bề mặt

   Dựng TIN hoặc DTM với boundary và breakline.

9. Tạo đường đồng mức

   Chọn base contour, khoảng cao đều và phân cấp nét.

10. Kiểm tra, biên tập

    Rà hướng dốc, giao cắt, nhãn, khép đường và độ phù hợp hiện trạng.

TCVN 9398:2012 hiện còn hiệu lực và áp dụng cho đo vẽ bản đồ địa hình tỷ lệ lớn phục vụ thiết kế, thi công công trình. Khi sử dụng GNSS xây dựng lưới hoặc đo địa hình, TCVN 9401:2024 là tiêu chuẩn hiện hành về đo và xử lý số liệu GNSS.

Cách kiểm tra đường đồng mức sau khi vẽ

Không nên sửa đường contour riêng lẻ để “đẹp bản vẽ” mà không cập nhật Surface. Khi thiết kế dùng Surface để tính cao độ hoặc khối lượng, đường đã chỉnh tay sẽ không đồng nhất với mô hình.

Ứng dụng của đường đồng mức

Thiết kế san nền

Đường bình độ giúp xác định khu cao, khu thấp, hướng thoát nước và phương án cân bằng đào đắp. Tuy nhiên, tính khối lượng chính xác nên dựa trên Surface hoặc mô hình số, không chỉ đếm diện tích giữa các đường.

Thiết kế đường giao thông

Kỹ sư dùng contour để chọn hướng tuyến, nhận diện đèo, thung lũng, vị trí cắt sâu và đắp cao. Tuyến đi gần song song với contour thường thay đổi cao độ chậm; tuyến cắt vuông góc nhiều đường có độ dốc dọc lớn.

Quy hoạch và kiến trúc

Đường đồng mức hỗ trợ bố trí khu chức năng, đường nội bộ, công trình, cảnh quan và thoát nước theo địa hình tự nhiên.

Thủy lợi và thoát nước

Hình dạng chữ V tại khe và đường chia nước giúp xác định lưu vực, hướng dòng và vị trí công trình dẫn nước.

Tính toán thể tích

Phương pháp diện tích đường đồng mức có thể ước tính dung tích hồ hoặc khối lượng giữa các cao trình. Trong dự án hiện đại, mô hình TIN/DEM thường được sử dụng để tính chi tiết hơn.

Đánh giá nguy cơ

Độ dốc và dạng địa hình là dữ liệu đầu vào để phân tích xói mòn, sạt lở, ngập, khả năng tiếp cận và bố trí công trình.

Những lỗi thường gặp khi vẽ đường đồng mức

• Đo quá nhiều điểm ngẫu nhiên nhưng thiếu điểm đổi dốc.
• Không phân loại điểm trên cây, mái hoặc phương tiện.
• Không đưa taluy, rãnh và bờ kênh vào breakline.
• Chọn khoảng cao đều nhỏ hơn khả năng chính xác của dữ liệu.
• Để TIN nối qua nhà, ao hoặc khu vực không tiếp cận.
• Dùng cao độ ellipsoid như cao độ công trình.
• Nhập sai đơn vị hoặc hệ số cao độ.
• Đảo thứ tự tọa độ khiến điểm bị dịch chuyển.
• Làm mượt quá mức làm contour lệch khỏi điểm đo.
• Sửa contour nhưng không sửa mô hình nguồn.
• Đường qua khe suối quay chữ V sai hướng.
• Không kiểm tra đường ở ranh ghép hai mảnh dữ liệu.
• Nội suy qua vùng NoData hoặc mặt nước không có số đo đáy.
• Dùng DSM UAV thay DTM mặt đất.
• Không ghi khoảng cao đều và hệ cao độ trên bản đồ.

Có thể vẽ đường đồng mức bằng phần mềm nào?

Phần mềm chỉ thực hiện nội suy theo dữ liệu và thuật toán. Người dùng vẫn phải kiểm tra mô hình bằng kiến thức địa hình và số liệu thực địa.

Dịch vụ lập bản đồ đường đồng mức

Đo Vẽ Nhanh cung cấp dịch vụ khảo sát địa hình phục vụ thiết kế, quy hoạch, san nền, giao thông, thủy lợi và công nghiệp.

• Xây dựng mốc tọa độ, cao độ.
• Đo GNSS, toàn đạc và thủy chuẩn.
• Đo điểm cao độ và đường gãy địa hình.
• Khảo sát UAV khu vực rộng.
• Phân loại point cloud mặt đất.
• Tạo TIN, DTM, DEM và đường đồng mức.
• Bàn giao CAD, PDF, LandXML hoặc dữ liệu GIS.
• Kiểm tra Surface phục vụ tính đào đắp.

Câu hỏi thường gặp về đường đồng mức

Kết luận

Đường đồng mức là phương pháp biểu diễn địa hình bằng các đường cùng cao độ. Khoảng cách và hình dạng của đường giúp đọc độ dốc, đồi, thung lũng, sống đất và hướng thoát nước.

Cách vẽ đường đồng mức trong trắc địa gồm đo cao độ, xác định đường gãy, nội suy vị trí đường, tạo mô hình TIN hoặc DEM rồi kiểm tra thủ công. Chất lượng phụ thuộc dữ liệu đầu vào và breakline nhiều hơn việc lựa chọn phần mềm.

Trước khi sử dụng đường bình độ cho thiết kế hoặc tính khối lượng, cần xác nhận hệ cao độ, khoảng cao đều, độ chính xác, thời điểm đo và mô hình bề mặt đi kèm.
