Các ký hiệu trên bản đồ địa chính: Ý nghĩa và ứng dụng

Ký hiệu trên bản đồ địa chính là gì?

Ký hiệu bản đồ địa chính là hệ thống hình vẽ, đường nét, chữ, số và quy ước trình bày dùng để biểu thị các yếu tố nội dung của bản đồ địa chính hoặc mảnh trích đo bản đồ địa chính.

Theo quy định kỹ thuật hiện hành, ký hiệu gồm ba nhóm cơ bản: ký hiệu vẽ theo tỷ lệ, ký hiệu vẽ nửa theo tỷ lệ và ký hiệu không theo tỷ lệ. Cách thể hiện phụ thuộc vào kích thước thực của đối tượng và khả năng biểu diễn ở tỷ lệ bản đồ.

• Ký hiệu vẽ theo tỷ lệ: thể hiện hình dạng và kích thước đối tượng theo đúng tỷ lệ bản đồ.
• Ký hiệu vẽ nửa theo tỷ lệ: một chiều được vẽ theo kích thước thực, chiều còn lại sử dụng quy ước.
• Ký hiệu không theo tỷ lệ: dùng biểu tượng quy ước khi đối tượng quá nhỏ hoặc cần tăng khả năng nhận biết.

Do đó, không phải mọi biểu tượng nhỏ trên bản đồ đều cho phép đo trực tiếp kích thước ngoài thực địa. Người đọc cần phân biệt phần nào được vẽ theo tỷ lệ và phần nào chỉ có chức năng nhận diện.

Cơ sở pháp lý hiện hành về ký hiệu bản đồ địa chính

Từ ngày 15/01/2025, quy định kỹ thuật về đo đạc lập bản đồ địa chính được thực hiện theo Thông tư số 26/2024/TT-BTNMT. Ký hiệu bản đồ địa chính được quy định tại Điều 20 và Phụ lục số 22 của Thông tư này.

Sau khi tổ chức chính quyền địa phương và thẩm quyền quản lý đất đai được điều chỉnh, một số nội dung của hệ thống văn bản đã được sửa đổi, bổ sung bởi Thông tư số 23/2025/TT-BNNMT. Vì vậy, khi áp dụng cần đọc văn bản hiện hành cùng nội dung sửa đổi, không chỉ sử dụng bản hướng dẫn cũ trước năm 2025.

Mã loại đất trên bản đồ địa chính được dẫn chiếu theo quy định về thống kê, kiểm kê đất đai và lập bản đồ hiện trạng sử dụng đất. Hệ thống mã hiện hành được quy định tại Phụ lục II ban hành kèm Thông tư số 08/2024/TT-BTNMT.

Phân biệt bản đồ địa chính với các tài liệu dễ nhầm lẫn

Nhiều rủi ro phát sinh không phải vì người đọc không biết ký hiệu, mà vì đang sử dụng sai loại tài liệu. Bản đồ địa chính, sơ đồ trên Giấy chứng nhận và bản đồ quy hoạch phục vụ những mục đích khác nhau.

Khi giao dịch bất động sản, nên đối chiếu ít nhất ba nhóm thông tin: hồ sơ quyền sử dụng đất, dữ liệu địa chính hiện hành và thông tin quy hoạch. Một tờ bản đồ địa chính không thể tự trả lời toàn bộ ba nhóm câu hỏi này.

Để hiểu thêm cấu trúc và vai trò của tài liệu, có thể tham khảo bài bản đồ địa chính là gì.

Cách đọc nhanh một thửa đất trên bản đồ địa chính

Khi cầm bản trích lục hoặc bản đồ giấy, không nên bắt đầu bằng việc đoán ý nghĩa của màu sắc. Hãy đọc theo trình tự từ thông tin quản lý đến thông tin hình học.

1. Xác định đơn vị hành chính: kiểm tra tên tỉnh hoặc thành phố, xã hoặc phường và địa danh tại thời điểm tài liệu được lập.
2. Kiểm tra số tờ bản đồ: số tờ giúp xác định phạm vi quản lý của mảnh bản đồ.
3. Kiểm tra số thửa: số thửa là mã thứ tự quản lý trong phạm vi tờ bản đồ, không phải địa chỉ nhà.
4. Đọc diện tích: đối chiếu diện tích trên bản đồ, sổ mục kê và Giấy chứng nhận.
5. Đọc mã loại đất: xác định ONT, ODT, CLN, HNK hoặc mã khác theo danh mục hiện hành.
6. Quan sát hình thể thửa: nhận diện các đỉnh, cạnh, lối đi, phần tiếp giáp đường hoặc thủy hệ.
7. Đọc đối tượng giáp ranh: đường, kênh, thửa liền kề và công trình giúp định hướng ngoài thực địa.
8. Kiểm tra tỷ lệ và hệ tọa độ: chỉ đo kích thước trên bản đồ khi tài liệu và phương pháp cho phép.
9. Đọc ghi chú chỉnh lý: kiểm tra ngày đo, ngày phê duyệt, lịch sử tách hợp hoặc chỉnh lý.
10. Đối chiếu hiện trạng: nếu mốc, tường hoặc công trình khác hồ sơ thì cần đo kiểm, không tự dịch ranh.

Cấu trúc nhãn thửa đất trên bản đồ

Nhãn thửa là nhóm thông tin chữ và số được đặt bên trong hoặc gần thửa đất. Trên bản đồ địa chính, nhãn thửa thường thể hiện số thứ tự thửa, diện tích và loại đất theo quy định.

Với thửa đất nhỏ hoặc hẹp, nhãn có thể được bố trí ra ngoài và sử dụng đường dẫn để tránh chồng đè lên ranh giới. Vì vậy, vị trí chữ không phải lúc nào cũng nằm chính giữa thửa.

Một thửa đất có thể chứa nhiều loại đất. Khi đó, cần đọc diện tích từng loại đất trong hồ sơ thuộc tính hoặc sổ mục kê, không nên chỉ nhìn một mã nổi bật trên bản in thu nhỏ.

Các mã loại đất nông nghiệp thường gặp

Danh mục hiện hành sử dụng mã chữ cái để phân loại đất. Trong đó, mã đúng của đất trồng cây hằng năm khác là HNK, không phải LNK như một số nội dung cũ hoặc bài viết không chính xác vẫn ghi.

Các mã đất ở và đất phi nông nghiệp phổ biến

Mã loại đất không tự xác định giá trị thị trường và cũng không bảo đảm khả năng chuyển mục đích. Muốn đánh giá khả năng xây dựng hoặc chuyển sang đất ở, cần xem quy hoạch, kế hoạch sử dụng đất, điều kiện pháp lý và quyết định của cơ quan có thẩm quyền.

Đường ranh giới thửa đất được thể hiện như thế nào?

Ranh giới thửa đất là đường khép kín xác định phạm vi không gian của thửa trên bản đồ. Tuy nhiên, đường vẽ trên bản đồ không phải lúc nào cũng đồng nhất với tường, hàng rào hoặc mép công trình đang tồn tại ngoài thực địa.

Trong quá trình đo đạc, ranh giới được xác định từ giấy tờ, hiện trạng quản lý sử dụng, ý kiến người sử dụng đất liền kề, mốc giới và các yếu tố liên quan theo quy trình pháp luật. Trường hợp có tranh chấp, nội dung phải được ghi nhận trong hồ sơ xác định ranh giới chứ không thể kết luận chỉ từ một kiểu nét trên bản in.

Nếu cần đưa các góc ranh từ hồ sơ ra thực địa, người sử dụng đất nên sử dụng dịch vụ định vị và cắm mốc ranh đất. Đơn vị đo đạc phải kiểm tra cơ sở tọa độ, tài liệu gốc và sự phù hợp với hiện trạng trước khi cắm mốc.

Nét đứt trên bản đồ địa chính có phải đất tranh chấp hoặc quy hoạch?

Không thể kết luận như vậy. Nét đứt là một phương thức đồ họa được sử dụng cho nhiều đối tượng khác nhau. Trong Phụ lục ký hiệu bản đồ địa chính, nét đứt có thể xuất hiện ở phần công trình, lòng đường, đường nội bộ, đường sắt, hình chiếu kết cấu hoặc các nội dung khác.

Ranh giới đang tranh chấp phải được xem trong bản mô tả ranh giới, hồ sơ đo đạc, biên bản xác nhận và tài liệu giải quyết tranh chấp. Đường quy hoạch hoặc hành lang bảo vệ an toàn cũng phải được xác định từ hồ sơ quy hoạch, văn bản phê duyệt, thông tin kích thước và lớp ký hiệu tương ứng.

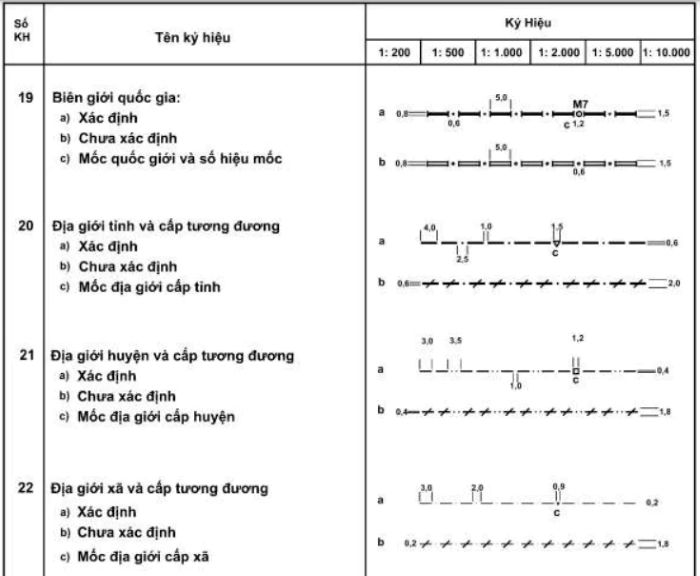

Ký hiệu mốc giới và điểm tọa độ

Bản đồ địa chính có thể thể hiện điểm tọa độ quốc gia, điểm địa chính, điểm khống chế đo vẽ hoặc mốc địa giới theo ký hiệu quy định. Không phải vòng tròn nhỏ hoặc dấu chấm nào cũng là góc ranh thửa đất.

Góc ranh thường được nhận diện từ điểm gãy của đường ranh và bảng tọa độ trong hồ sơ tương ứng. Điểm khống chế tọa độ là điểm phục vụ mạng lưới đo đạc, có chức năng khác với mốc ranh quyền sử dụng đất.

Khi nhận một bảng tọa độ, cần kiểm tra hệ VN-2000, kinh tuyến trục, múi chiếu, thứ tự trục và đơn vị. Tọa độ thiếu thông tin hệ quy chiếu không đủ để cắm mốc chính xác.

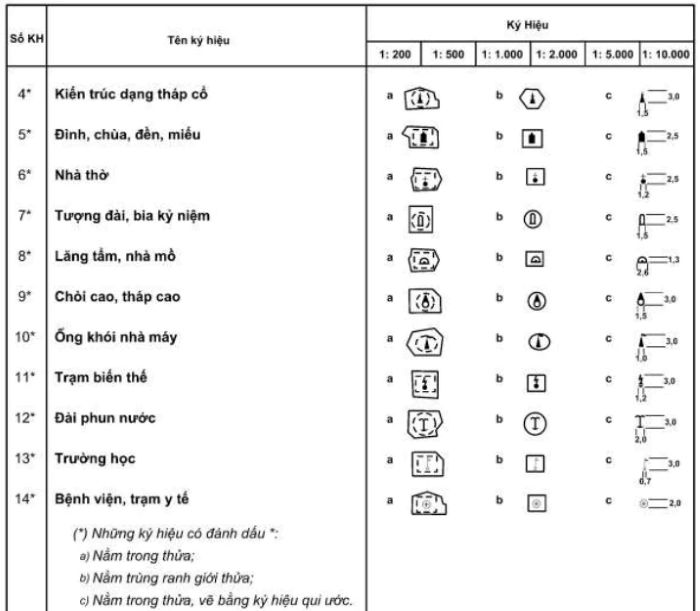

Ký hiệu nhà và công trình trên bản đồ địa chính

Nhà và công trình được thể hiện theo hình chiếu bằng cùng ký hiệu phân loại kết cấu chịu lực chủ yếu. Phụ lục ký hiệu hiện hành sử dụng các chữ viết tắt để phân loại nhà.

Nhà từ hai tầng trở lên có thể được ghi thêm số tầng; nhà một tầng không nhất thiết ghi số 1. Phần mái, ban công, kết cấu chìa ra, nhà trên cột hoặc phạm vi các tầng khác nhau có thể dùng kiểu nét riêng để phân biệt.

Ký hiệu công trình trên bản đồ địa chính không thay thế hồ sơ hoàn công, giấy phép xây dựng hoặc chứng nhận quyền sở hữu tài sản. Nếu hình thể nhà đã thay đổi, cần đo vẽ hiện trạng và thực hiện thủ tục cập nhật phù hợp.

Ký hiệu giao thông, thủy hệ và địa vật

Đường bộ, đường sắt, cầu, đê, kênh, mương, sông, suối và các địa vật liên quan được biểu diễn theo tỷ lệ hoặc ký hiệu quy ước. Đường có bề rộng đủ lớn có thể được vẽ bằng hai nét; phần lòng đường hoặc đường nội bộ có thể dùng nét đứt theo quy định trình bày.

Đối với thủy hệ, cần phân biệt đường bờ ổn định và mép nước tại thời điểm đo. Mực nước biến đổi nên đường mép nước không nhất thiết là ranh pháp lý của một thửa đất.

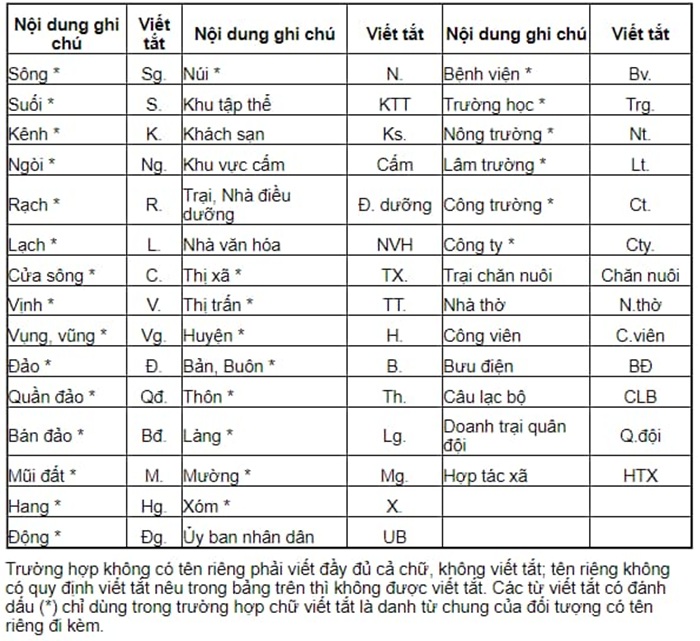

Tên đường, chất liệu mặt đường, tên sông, kênh hoặc ghi chú địa danh giúp định hướng, nhưng không thay thế dữ liệu tọa độ khi cần xác định vị trí chính xác.

Tỷ lệ bản đồ địa chính nói lên điều gì?

Tỷ lệ cho biết mối quan hệ giữa chiều dài trên bản đồ và chiều dài ngoài thực địa. Bản đồ tỷ lệ 1:500 thể hiện chi tiết hơn bản đồ tỷ lệ 1:5.000, nhưng độ chính xác không thể đánh giá chỉ bằng việc nhìn con số tỷ lệ.

Không nên lấy thước đo trên ảnh chụp điện thoại rồi quy đổi theo tỷ lệ in. Ảnh có thể đã bị phóng, thu, cắt hoặc biến dạng. Muốn tính kích thước cần dùng bản số hoặc bản giấy đúng quy cách, có khung và tỷ lệ kiểm chứng được.

Hệ tọa độ VN-2000 trên bản đồ địa chính

Bản đồ địa chính hiện hành được thành lập trong hệ quy chiếu và hệ tọa độ quốc gia VN-2000, sử dụng phép chiếu hình trụ ngang đồng góc, múi chiếu 3 độ và kinh tuyến trục theo từng địa phương theo quy định.

Hai bộ tọa độ cùng mang nhãn VN-2000 vẫn có thể không trùng nhau nếu khác kinh tuyến trục, múi chiếu, tham số chuyển đổi hoặc thứ tự trục. Đây là lý do không nên nhập trực tiếp tọa độ từ một tờ giấy vào máy GNSS khi chưa kiểm tra metadata.

Bản đồ cũ có thể được lập trong hệ HN-72 hoặc hệ tọa độ địa phương. Khi chuyển sang VN-2000, cần sử dụng giải pháp kỹ thuật và điểm kiểm tra phù hợp; không chỉ đổi tên hệ tọa độ trong phần mềm.

Cách kiểm tra bản đồ trước khi mua bán nhà đất

• Kiểm tra bản chính hoặc bản trích lục có xác nhận, không chỉ xem ảnh người bán gửi.
• Đối chiếu số tờ, số thửa, diện tích và mã loại đất với Giấy chứng nhận.
• Kiểm tra ngày lập, ngày chỉnh lý và đơn vị xác nhận tài liệu.
• Yêu cầu cung cấp thông tin quy hoạch từ kênh có thẩm quyền.
• Kiểm tra lối đi, tiếp giáp đường, kênh rạch và hành lang bảo vệ công trình.
• Đối chiếu hiện trạng tường rào, công trình với hình thể trên hồ sơ.
• Kiểm tra thửa có nhiều mục đích sử dụng đất hay không.
• Không lấy lời quảng cáo “sắp lên thổ cư” thay cho quyết định pháp lý.
• Đo kiểm hoặc cắm mốc khi ranh ngoài thực địa không rõ ràng.
• Lưu hồ sơ nguồn dữ liệu đã sử dụng để phục vụ đối chiếu sau này.

“Đọc bản đồ đúng không phải là đoán một ký hiệu riêng lẻ. Người kỹ sư phải ghép hình học thửa đất, hồ sơ pháp lý, hệ tọa độ, hiện trạng và lịch sử chỉnh lý thành một chuỗi thông tin thống nhất.”

Kỹ sư Phan Việt Tuyên

Ba tình huống minh họa dễ đọc sai bản đồ

Thửa có mã CLN nhưng đang xây nhà

Nhà hiện hữu không làm mã CLN tự chuyển thành đất ở. Cần kiểm tra giấy tờ, việc cho phép chuyển mục đích và tình trạng đăng ký tài sản. Ký hiệu công trình và mã loại đất phản ánh hai nhóm thông tin khác nhau.

Có một đường nét đứt chạy qua thửa

Không nên lập tức kết luận đó là đường dự phóng. Trước hết cần xác định bản đồ gì, nét đứt thuộc lớp nào, có ghi chú gì và có trùng với hồ sơ quy hoạch được phê duyệt hay không.

Diện tích trên Giấy chứng nhận khác diện tích đo hiện trạng

Chênh lệch có thể đến từ phương pháp đo, hệ tọa độ, biến động ranh, sai sót hồ sơ hoặc hiện trạng sử dụng. Không tự ý lấy diện tích lớn hơn làm căn cứ sử dụng. Cần đo đạc, xác định ranh giới và thực hiện thủ tục chỉnh lý nếu đủ điều kiện.

Khi nào cần trích lục hoặc đo đạc lại?

Nên đề nghị trích lục khi cần tài liệu đang được cơ quan quản lý lưu giữ để phục vụ thủ tục, kiểm tra hoặc giao dịch. Có thể tham khảo quy trình trích lục bản đồ địa chính để chuẩn bị thông tin ban đầu.

Cần đo đạc hoặc kiểm tra lại khi mốc ranh bị mất, hiện trạng có dấu hiệu khác hồ sơ, thửa đất cần tách hợp, công trình cần hoàn công, có yêu cầu cắm mốc hoặc dữ liệu cũ không đủ tọa độ để triển khai ngoài thực địa.

Kết quả đo của đơn vị tư vấn là sản phẩm kỹ thuật. Giá trị sử dụng trong thủ tục hành chính còn phụ thuộc hồ sơ, thẩm quyền kiểm tra, xác nhận và quy trình tiếp nhận của cơ quan có thẩm quyền.

Câu hỏi thường gặp về ký hiệu bản đồ địa chính

Liên hệ tư vấn đọc bản đồ và đo đạc ranh đất

Khi liên hệ, khách hàng nên chuẩn bị ảnh Giấy chứng nhận, bản trích lục hoặc bản vẽ đang có, vị trí thửa đất và nội dung cần kiểm tra. Không nên gửi công khai số định danh cá nhân hoặc toàn bộ giấy tờ chứa dữ liệu nhạy cảm trên các kênh không bảo mật.

Kết luận

Để hiểu ký hiệu trên bản đồ địa chính, người đọc cần đi từ loại tài liệu, số tờ, số thửa, diện tích và mã đất đến ranh giới, công trình, giao thông, thủy hệ và hệ tọa độ. Không nên suy luận pháp lý từ một màu sắc hoặc một kiểu đường nét riêng lẻ.

Hệ thống hiện hành được xây dựng trên Thông tư số 26/2024/TT-BTNMT về đo đạc lập bản đồ địa chính và Thông tư số 08/2024/TT-BTNMT về mã loại đất. Những hồ sơ lập theo quy định cũ cần được đọc theo thời điểm hình thành và lịch sử chỉnh lý.

Khi ranh giới ngoài thực địa không rõ, diện tích có chênh lệch hoặc tài liệu có ký hiệu khó xác định, giải pháp an toàn là kiểm tra hồ sơ gốc và thực hiện đo đạc chuyên môn. Liên hệ Đo Vẽ Nhanh qua hotline 0907 621 115 để được tư vấn theo trường hợp cụ thể.

Tài liệu tham khảo

1. Quốc hội. (2024). Luật Đất đai số 31/2024/QH15.
2. Bộ Tài nguyên và Môi trường. (2024). Thông tư số 08/2024/TT-BTNMT quy định về thống kê, kiểm kê đất đai và lập bản đồ hiện trạng sử dụng đất.
3. Bộ Tài nguyên và Môi trường. (2024). Thông tư số 26/2024/TT-BTNMT quy định kỹ thuật về đo đạc lập bản đồ địa chính, được sửa đổi, bổ sung theo quy định hiện hành.
