Điểm khống chế mặt đất GCP

Điểm khống chế mặt đất GCP là gì?

GCP là viết tắt của Ground Control Point, thường được gọi là điểm khống chế mặt đất hoặc điểm kiểm soát mặt đất. Đây là một vị trí ổn định ngoài thực địa có tọa độ phẳng và độ cao đã được xác định trong hệ quy chiếu của dự án.

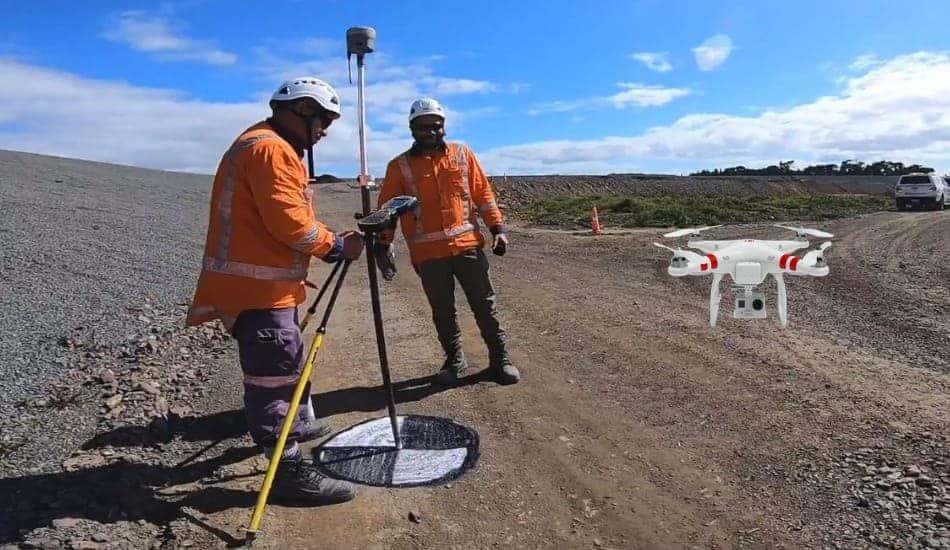

Trên mặt đất, GCP có thể là tâm bia chữ thập, ô bàn cờ, tấm sơn tương phản hoặc một chi tiết địa vật cố định, sắc nét. Tâm điểm phải được nhận dạng nhất quán trên nhiều ảnh và đo bằng thiết bị phù hợp như máy GNSS trắc địa hoặc máy toàn đạc điện tử.

Khi xử lý ảnh, kỹ thuật viên nhập tọa độ GCP, đánh dấu đúng tâm điểm trên các ảnh nhìn thấy bia và thực hiện hiệu chỉnh mô hình. Phần mềm sử dụng các quan sát ảnh cùng tọa độ mặt đất để ràng buộc khối ảnh vào vị trí, tỷ lệ và phương hướng xác định.

Phân biệt GCP, checkpoint và điểm liên kết ảnh

Nhầm lẫn giữa GCP và checkpoint là một trong những nguyên nhân phổ biến khiến báo cáo UAV có vẻ đẹp nhưng không chứng minh được độ chính xác. Ba nhóm điểm dưới đây có chức năng khác nhau.

Checkpoint cũng được đo ngoài thực địa và đánh dấu trên ảnh giống GCP. Điểm khác biệt quyết định là checkpoint không được dùng để kéo hoặc hiệu chỉnh mô hình. Sau xử lý, tọa độ tính từ mô hình được so sánh với tọa độ đo độc lập để xác định sai số.

Nếu một điểm đã được dùng làm GCP thì phần dư tại điểm đó chỉ phản ánh mức độ phù hợp của phép bình sai đối với điểm khống chế. Kết quả này không thể thay thế phép kiểm định độc lập bằng checkpoint.

Tại sao cần GCP khi đo đạc bằng UAV?

Tọa độ ghi trong ảnh của UAV phổ thông thường được tạo từ GNSS dẫn đường, phù hợp cho điều khiển bay và định vị sơ bộ. Mức chính xác này không mặc nhiên đáp ứng yêu cầu thành lập bản đồ địa hình, tính khối lượng, thiết kế công trình hoặc ghép nối dữ liệu vào hệ tọa độ dự án.

GCP giúp khối ảnh được gắn vào hệ tọa độ xác định và hạn chế các biến dạng tích lũy. Khi được đo đúng, bố trí hợp lý và đánh dấu chính xác, GCP góp phần cải thiện cả độ chính xác tương đối lẫn độ chính xác tuyệt đối.

GCP đặc biệt quan trọng khi UAV không có GNSS RTK hoặc PPK, khi dữ liệu ảnh thiếu độ chính xác định vị trực tiếp, khi dự án cần chuyển vào hệ tọa độ địa phương hoặc khi phải ghép với bản vẽ, dữ liệu GIS, mốc công trình và các kỳ đo khác nhau.

Độ chính xác tương đối

Độ chính xác tương đối thể hiện mức đúng về hình dạng, kích thước và quan hệ giữa các đối tượng trong cùng một mô hình. Ví dụ, khoảng cách thực tế giữa hai điểm là 20 m thì phép đo trong mô hình cũng phải thể hiện đúng khoảng cách đó trong giới hạn sai số yêu cầu.

Một mô hình có thể có hình học nội bộ tương đối tốt nhưng bị dịch chuyển, xoay hoặc sai cao độ so với hệ tọa độ thực tế. Vì vậy, chỉ nhìn ảnh trực giao sắc nét hoặc đo khoảng cách nội bộ hợp lý chưa đủ để kết luận sản phẩm đạt độ chính xác tuyệt đối.

Độ chính xác tuyệt đối

Độ chính xác tuyệt đối thể hiện mức độ trùng khớp giữa tọa độ của đối tượng trên sản phẩm và tọa độ thực trong hệ quy chiếu được lựa chọn. Đây là yêu cầu quan trọng khi dữ liệu UAV phải tích hợp với VN-2000, lưới khống chế dự án, bản đồ thiết kế hoặc dữ liệu đo ở thời điểm khác.

Không nên nhập cứng một kinh tuyến trục, múi chiếu hoặc loại độ cao chỉ vì dự án nằm trong một tỉnh, thành. Hệ tọa độ phải được xác định theo nhiệm vụ kỹ thuật, loại bản đồ, khu vực thực hiện, quy định hiện hành và yêu cầu của chủ đầu tư hoặc cơ quan tiếp nhận.

UAV RTK, PPK có còn cần GCP không?

UAV RTK và PPK có thể ghi nhận vị trí tâm chụp với độ chính xác cao hơn UAV GNSS thông thường. Nhờ đó, số lượng GCP dùng để khống chế có thể giảm đáng kể trong một số dự án. Tuy nhiên, điều này không có nghĩa mọi dự án RTK hoặc PPK đều được phép bỏ toàn bộ điểm mặt đất.

Vẫn cần checkpoint độc lập để chứng minh kết quả. Ngoài ra, GCP có thể cần thiết khi tín hiệu GNSS không ổn định, mất fixed, cơ sở tọa độ chưa thống nhất, dữ liệu base sai, lever-arm chưa được kiểm soát, độ cao ellipsoid bị nhầm với độ cao thủy chuẩn hoặc dự án có địa hình phức tạp.

Đối với dự án yêu cầu độ chính xác cao, phương án thực tế thường là dùng định vị RTK hoặc PPK cho tâm ảnh, kết hợp một số GCP để ràng buộc hoặc kiểm soát hệ tọa độ và bố trí checkpoint độc lập để đánh giá sản phẩm.

“UAV RTK hay PPK giúp giảm khối lượng đo khống chế, nhưng không thay thế trách nhiệm kiểm tra độc lập. Một bản đồ chỉ thật sự có giá trị khi độ chính xác được chứng minh bằng các điểm không tham gia hiệu chỉnh mô hình.”

Kỹ sư Phan Việt Tuyên

Cần bao nhiêu điểm GCP cho một dự án UAV?

Không có một con số GCP cố định áp dụng cho mọi diện tích. Pix4D nêu rằng ba GCP là mức tối thiểu về mặt hình học để định tỷ lệ, xoay và định vị mô hình, đồng thời khuyến nghị khoảng 5–10 GCP phân bố trên khu vực dự án. Đây chỉ là điểm bắt đầu, không phải định mức thay thế thiết kế kỹ thuật.

Số lượng thực tế phải xét đồng thời diện tích, hình dạng khu đo, độ chênh cao, loại UAV, độ chính xác tâm ảnh, yêu cầu đầu ra, GSD, mức độ che khuất, khả năng tiếp cận và số checkpoint cần giữ lại để kiểm tra.

Nghiên cứu trên hành lang tuyến cho thấy số lượng và cách phân bố GCP tác động đáng kể đến sai số. Tuy nhiên, mật độ tối ưu của một tuyến đường cụ thể không nên sao chép nguyên sang mỏ, khu đô thị, rừng hoặc công trường có hình dạng khác.

Số lượng checkpoint để đánh giá độ chính xác

Số GCP dùng để tạo mô hình và số checkpoint dùng để kiểm định là hai bài toán khác nhau. Một dự án nhỏ có thể chỉ bố trí vài checkpoint, nhưng báo cáo phải nêu rõ số lượng, cách phân bố và giới hạn của phép kiểm tra.

ASPRS Positional Accuracy Standards for Digital Geospatial Data, Edition 2, Version 2 công bố năm 2024 yêu cầu tối thiểu 30 checkpoint cho phép đánh giá tuân thủ đầy đủ trong nhiều trường hợp kiểm tra độ chính xác. Tiêu chuẩn cũng hướng dẫn cách báo cáo minh bạch khi dự án UAV nhỏ không đạt đủ số lượng này.

Trong thực tế Việt Nam, số checkpoint còn phải bám nhiệm vụ, quy chuẩn chuyên ngành, hợp đồng và mục đích sử dụng. Không nên tự tuyên bố sản phẩm “đạt chuẩn” chỉ từ một vài điểm có sai số nhỏ.

Các chỉ tiêu nên báo cáo

• Sai số theo từng trục tọa độ tại mỗi checkpoint.
• Sai số ngang tổng hợp và sai số đứng.
• RMSE ngang, RMSE đứng hoặc RMSE 3D khi phù hợp.
• Sai số lớn nhất, nhỏ nhất, trung bình và độ lệch chuẩn.
• Số checkpoint, vị trí phân bố và loại bề mặt kiểm tra.
• Độ chính xác của thiết bị và phương pháp đo checkpoint.
• Hệ tọa độ, đơn vị, loại độ cao và mô hình geoid đã sử dụng.

Phân phối điểm GCP hợp lý như thế nào?

Phân bố không gian thường quan trọng hơn việc tăng số điểm một cách máy móc. Mười GCP tập trung ở một góc không thể kiểm soát tốt toàn bộ khu đo. Các vùng xa cụm điểm, ngoài biên khối ảnh hoặc có cao độ khác biệt dễ xuất hiện sai số lớn hơn.

Với khu đo dạng khối, nên phủ điểm quanh phạm vi và bổ sung điểm bên trong. GCP không nên nằm sát mép ngoài nơi chỉ xuất hiện trên ít ảnh. Hướng dẫn của Pix4D khuyến nghị đặt điểm bên trong phạm vi quan tâm, cách biên ít nhất khoảng một tuyến bay khi điều kiện cho phép.

Với địa hình biến đổi, cần có điểm đại diện cho cả cao độ thấp, trung bình và cao. Nếu toàn bộ GCP nằm trên mặt bằng thấp, phần sườn và đỉnh cao có thể không được khống chế tốt theo phương đứng.

Với tuyến đường, kênh, đường dây hoặc đường ống, điểm nên được phân bố dọc theo chiều dài và xen kẽ hai bên. Hai đầu tuyến cần được kiểm soát tốt; các đoạn đổi hướng, thay đổi độ dốc hoặc bị chia cắt bởi vật cản cần xem xét tăng điểm.

Vị trí không nên đặt GCP

• Trên cỏ cao, tán cây, đất lún hoặc bề mặt có thể dịch chuyển.
• Gần xe, máy móc, vật liệu hoặc đối tượng có thể che bia.
• Trên mặt nước, mái phản quang hoặc vùng bóng đổ thay đổi mạnh.
• Ngay sát biên ảnh hoặc khu vực chỉ xuất hiện trong rất ít ảnh.
• Nơi khó tiếp cận lại để kiểm tra khi phát hiện tọa độ bất thường.
• Vị trí có nguy cơ bị người, gia súc hoặc phương tiện làm xê dịch.

Kích thước và thiết kế bia GCP

Bia phải đủ lớn để tâm điểm được nhận dạng rõ trên ảnh gốc, không chỉ trên ảnh trực giao sau xử lý. Theo hướng dẫn thực hành của Pix4D, kích thước mục tiêu thường nên bằng khoảng 5–10 lần GSD. Nếu GSD dự kiến là 2 cm, kích thước phần nhận dạng nên ở mức tối thiểu khoảng 10–20 cm và có thể cần lớn hơn tùy độ cao bay, độ tương phản và chất lượng ảnh.

Bia nên có màu tương phản mạnh với nền, tâm hình học rõ và ít gây nhầm lẫn khi nhìn ở nhiều góc. Dạng ô bàn cờ hoặc chữ thập đen trắng thường dễ đánh dấu. Với xử lý tự động, yêu cầu kích thước mục tiêu có thể lớn hơn quy trình đánh dấu thủ công.

Không nên dùng một góc tường mờ, vệt sơn nhỏ hoặc viên đá làm GCP nếu tâm điểm không thể xác định lặp lại. Sai lệch vài pixel khi đánh dấu trên nhiều ảnh có thể ảnh hưởng đến tọa độ tính toán, đặc biệt khi GSD lớn.

Yêu cầu ngoài hiện trường

• Bia phẳng, cố định chắc và không bị gió làm dịch chuyển.
• Tâm bia trùng đúng vị trí đặt sào hoặc điểm đo.
• Chụp ảnh cận cảnh, ảnh toàn cảnh và ghi chú nhận dạng.
• Đặt bia trước chuyến bay và giữ nguyên đến khi kết thúc kiểm tra.
• Kiểm tra khả năng nhìn thấy bia trên ảnh thử trước khi bay toàn khu.
• Ghi mã điểm duy nhất, tránh đặt tên gần giống gây nhập nhầm.

Đo tọa độ GCP bằng thiết bị nào?

Thiết bị đo GCP phải có độ chính xác phù hợp với sản phẩm cần tạo. Máy GNSS trắc địa RTK hoặc PPK thường được dùng vì khả năng xác định tọa độ nhanh trên khu vực thông thoáng. Máy toàn đạc phù hợp khi bị che khuất vệ tinh, cần truyền tọa độ từ mốc hoặc kiểm soát chi tiết trong công trường.

Điện thoại hoặc máy định vị cầm tay có thể hỗ trợ tìm vị trí, nhưng không nên dùng làm nguồn tọa độ GCP cho sản phẩm bản đồ yêu cầu độ chính xác cao. Một tọa độ đầu vào kém tin cậy có thể làm mô hình bị kéo sai dù phần mềm báo phần dư nhỏ.

Mỗi điểm cần lưu phương pháp đo, thời gian đo, trạng thái nghiệm, chiều cao anten, hệ quy chiếu, hệ tọa độ và chất lượng nghiệm. Nếu dùng trạm base riêng, cần kiểm tra tọa độ base; nếu dùng mạng CORS, cần xác nhận hệ quy chiếu và giải pháp chuyển đổi.

Độ cao ellipsoid và độ cao thủy chuẩn

GNSS thường cho độ cao ellipsoid, trong khi nhiều bản đồ và hồ sơ kỹ thuật sử dụng độ cao chuẩn hoặc độ cao thủy chuẩn. Hai loại này không thể thay thế trực tiếp nếu chưa áp dụng mô hình geoid và quy trình chuyển đổi phù hợp.

Nhập đúng X, Y nhưng sai loại Z có thể làm toàn bộ DSM, đường đồng mức hoặc khối lượng bị dịch theo phương đứng. Vì vậy, tệp GCP phải ghi rõ nguồn độ cao, đơn vị và hệ độ cao.

Định dạng dữ liệu GCP

Tệp GCP thường được lưu dưới dạng TXT hoặc CSV. Cấu trúc có thể thay đổi tùy phần mềm, nhưng tối thiểu cần mã điểm và ba thành phần tọa độ.

Trước khi nhập, cần kiểm tra dấu phân cách, dấu thập phân, đơn vị mét hay feet, thứ tự cột, tên hệ tọa độ và mã điểm. Sau khi nhập, phải quan sát vị trí điểm trên bản đồ hoặc mô hình để phát hiện tọa độ bị đảo, sai đơn vị hoặc nằm ngoài khu đo.

Không nên chỉ dựa vào nhãn X và Y. Trong một số quy trình, X được dùng cho Easting và Y cho Northing; quy trình khác có thể ghi ngược. Cách an toàn là khai báo rõ tên cột và kiểm tra một điểm mẫu có tọa độ đã biết.

Quy trình sử dụng GCP trong khảo sát UAV

1. Xác định yêu cầu: làm rõ sản phẩm, tỷ lệ, độ chính xác, hệ tọa độ, độ cao và tiêu chí nghiệm thu.
2. Lập kế hoạch bay: tính GSD, độ phủ, hướng bay, độ cao và khu vực dự phòng quanh phạm vi cần lập bản đồ.
3. Thiết kế mạng điểm: chọn vị trí GCP và checkpoint theo hình dạng, địa hình, khả năng tiếp cận và độ chính xác mục tiêu.
4. Đặt bia và đo điểm: cố định bia, đo bằng GNSS hoặc toàn đạc, ghi nhật ký và kiểm tra nghiệm.
5. Bay thử: kiểm tra bia có xuất hiện rõ, đủ lớn và không bị che khuất trên ảnh.
6. Thu nhận dữ liệu: thực hiện chuyến bay chính, theo dõi chất lượng ảnh, gió, ánh sáng và tín hiệu định vị.
7. Nhập và đánh dấu: khai báo đúng hệ tọa độ, đánh dấu tâm GCP trên nhiều ảnh có góc nhìn tốt.
8. Bình sai mô hình: hiệu chỉnh khối ảnh, xem phần dư, phát hiện điểm nhập sai hoặc đánh dấu sai.
9. Kiểm tra độc lập: chuyển các điểm dành riêng thành checkpoint và tính sai số trên sản phẩm.
10. Lập báo cáo: lưu bảng tọa độ, sai số, cấu hình xử lý, GSD, số ảnh, checkpoint và kết luận phù hợp mục đích sử dụng.

Khách hàng có thể tham khảo thêm dịch vụ khảo sát địa hình 3D bằng Flycam để hiểu quy trình từ lập phương án đến sản phẩm bàn giao.

Cách kiểm tra chất lượng GCP sau xử lý

Phần dư nhỏ tại GCP là tín hiệu cần xem xét nhưng không phải bằng chứng duy nhất. Kỹ thuật viên phải kiểm tra phân bố sai số, số ảnh đã đánh dấu, sai lệch theo từng trục, điểm có residual bất thường và khả năng điểm bị nhập nhầm.

Một GCP có residual lớn có thể do tọa độ đo sai, nhầm mã, đảo X–Y, sai độ cao, bia dịch chuyển hoặc đánh dấu lệch tâm. Không nên xóa điểm chỉ để báo cáo đẹp. Cần quay lại nhật ký đo, ảnh hiện trường và tệp gốc để xác định nguyên nhân.

Sai số checkpoint phải được xem theo vị trí. Nếu các điểm ở trung tâm tốt nhưng điểm gần biên hoặc trên địa hình cao sai lớn, mạng khống chế có thể chưa đại diện đầy đủ. Khi đó cần bổ sung điểm, cải thiện khối ảnh hoặc điều chỉnh phương án bay.

Công thức RMSE cơ bản

RMSE theo một trục được tính từ căn bậc hai của trung bình bình phương sai số tại các checkpoint. RMSE ngang được tổng hợp từ sai số theo hai trục mặt bằng. Báo cáo cần nêu số mẫu và không được dùng các GCP đã tham gia bình sai như checkpoint độc lập.

Những lỗi thường gặp khi dùng GCP

• Dùng quá ít điểm: mô hình được khống chế yếu hoặc không đại diện cho toàn khu.
• Tập trung điểm một chỗ: khu vực ngoài cụm điểm dễ biến dạng hoặc sai cao độ.
• Không có checkpoint: không chứng minh được độ chính xác tuyệt đối độc lập.
• Bia quá nhỏ: tâm điểm khó nhận dạng, sai số đánh dấu tăng.
• Đo bằng thiết bị không phù hợp: tọa độ GCP kém chính xác kéo sai toàn mô hình.
• Đảo X và Y: điểm nằm sai vị trí hoặc bị phần mềm từ chối.
• Nhầm loại độ cao: sản phẩm bị dịch theo phương đứng.
• Đặt bia trên vật di động: tọa độ đo và vị trí trong ảnh không còn trùng nhau.
• Đánh dấu trên quá ít ảnh: phép giao hội không ổn định.
• Chỉ nhìn residual GCP: bỏ qua sai số thực tại checkpoint và các vùng không có khống chế.

Ứng dụng GCP trong các dạng dự án thực tế

Khảo sát địa hình và thiết kế công trình

GCP đưa ảnh trực giao, point cloud, DSM và DTM vào hệ tọa độ dự án. Checkpoint xác nhận khả năng sử dụng dữ liệu cho bình đồ, mặt cắt, đường đồng mức và các phép đo phục vụ thiết kế.

GSD phải được lựa chọn đồng bộ với yêu cầu sản phẩm. Nội dung độ phân giải mặt đất GSD và cách tính GSD giải thích mối liên hệ giữa độ cao bay, camera và kích thước pixel trên mặt đất.

Tính khối lượng và giám sát mỏ

Trong mỏ, bãi vật liệu hoặc khu đào đắp, mạng điểm ổn định giúp các kỳ đo cùng nằm trong một hệ quy chiếu. Nếu từng đợt bay bị lệch theo phương đứng, phép so sánh thể tích có thể chứa sai số hệ thống dù mô hình từng đợt nhìn riêng vẫn hợp lý.

Nông nghiệp và lâm nghiệp

GCP hỗ trợ ghép dữ liệu UAV với ranh lô, bản đồ quản lý và các kỳ quan trắc. Trong khu vực rừng, việc chọn điểm khó hơn do tán cây che phủ và khả năng tiếp cận hạn chế. Điểm nên nằm ở khoảng trống ổn định, dễ nhìn thấy từ trên cao nhưng vẫn đại diện cho phạm vi khảo sát.

Một ví dụ ứng dụng thực địa có thể xem tại bài khảo sát hiện trạng rừng Bình Châu – Phước Bửu.

Câu hỏi thường gặp về điểm GCP

Liên hệ khảo sát địa hình UAV và thiết kế mạng GCP

Đội ngũ Đo Vẽ Nhanh hỗ trợ xây dựng phương án bay, thiết kế GCP và checkpoint, đo khống chế bằng GNSS hoặc toàn đạc, xử lý ảnh, kiểm tra sai số và bàn giao dữ liệu theo hệ tọa độ của dự án.

Khi liên hệ, khách hàng nên cung cấp vị trí khu đo, diện tích, dạng địa hình, sản phẩm cần nhận, hệ tọa độ, yêu cầu độ chính xác và thời gian thực hiện. Thông tin càng rõ, phương án GCP và chi phí hiện trường càng sát nhu cầu.

Kết luận

Điểm khống chế mặt đất GCP là thành phần quan trọng trong nhiều dự án quang trắc UAV. GCP giúp định vị và ràng buộc mô hình, nhưng độ chính xác chỉ được chứng minh khách quan khi có checkpoint độc lập.

Không nên chọn số lượng GCP theo một công thức cứng. Một phương án tốt phải cân bằng số điểm, chất lượng đo, phân bố mặt bằng, dải cao độ, GSD, cấu hình bay, RTK hoặc PPK và tiêu chí nghiệm thu. Bia phải đủ lớn, dễ nhận dạng; tệp tọa độ phải đúng thứ tự cột, hệ quy chiếu và loại độ cao.
