Dịch vụ ứng dụng UAV
Chuyên nghiệp và chính xác cao trên phạm vi lớn bằng công nghệ hiện đại nhất hiện nay.
Chuyên nghiệp và chính xác cao trên phạm vi lớn bằng công nghệ hiện đại nhất hiện nay.

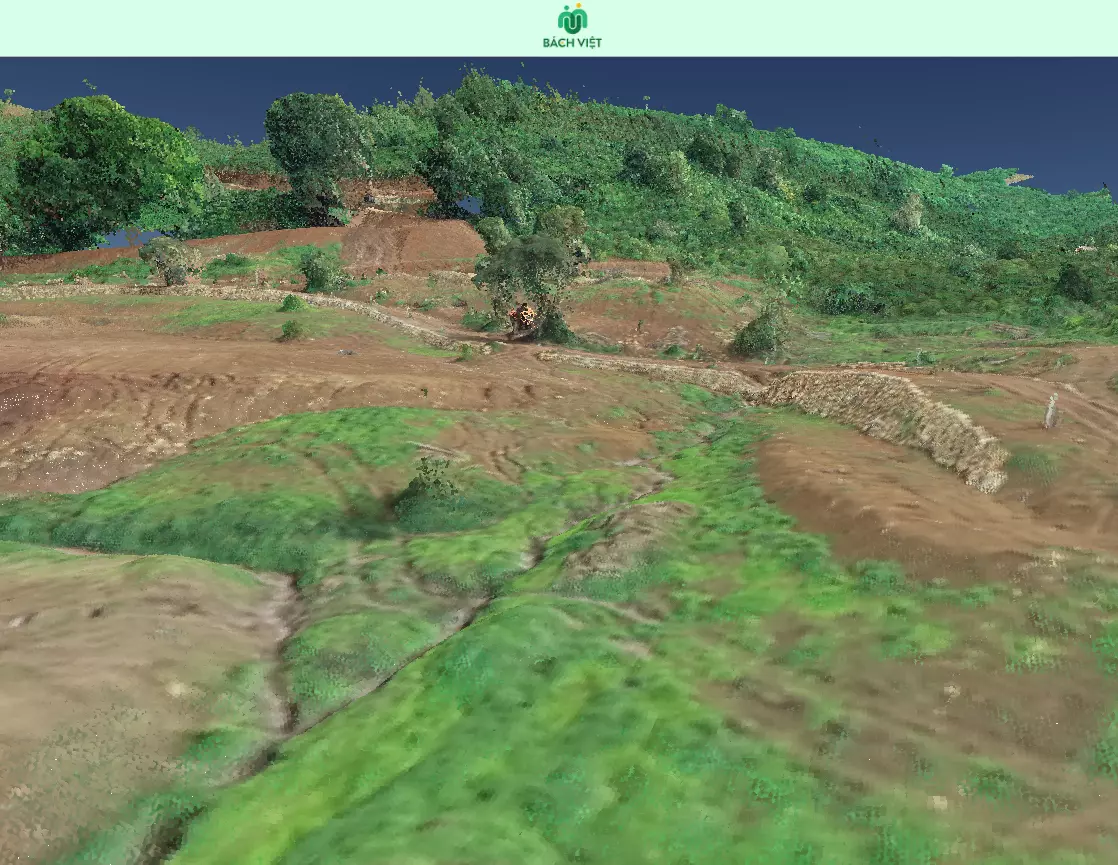

Khảo sát quét hiện trạng 3D UAV cung cấp mô hình 3D, ảnh trực giao, ảnh view 360 trên nền tảng Cloud.
Hỗ trợ xem trực tuyến mô hình 3D trên nhiều nền tảng phục vụ hội nghị, họp trực tuyến.
Hỗ trợ import dữ liệu vào 3Ds MAX, REVIT, CAD Cival 3, Sketchup, Google Earth…
Cung cấp bình đồ địa hình tỷ lệ 1/500, 1/1000, 1/2000, 1/5000 trên nền ảnh trực giao độ phân giải lớn.
Quét địa hình 3D cung cấp mô hình 3D phục vụ thiết kế.
Số hóa toàn bộ dữ liệu bản đồ địa hình, địa chính, tích hợp các mô hình 3D và trình diện trực tuyến và quản lý dự án.
Bay chụp ảnh UAV và tạo VR 360 bằng Flycam phục vụ quảng cáo dự án bất động sản và dự án du lịch, resort.
Giám sát tăng trưởng cây trồng trong dự án nông nghiệp.
Cung cấp ảnh phục vụ phân tích, giám sát quá trình thi công dự án. Đặc biệt dự án công trình giao thông.
Tính toán trữ lượng tài nguyên khoán sản nổi theo quy định: mỏ đá, mỏ đất…bằng Flycam.
Giới thiệu về dịch vụ Scan địa hình 3D với Flycam của Bách Việt
Quét 3D UAV Flycam Drone là một khái niệm và một công việc còn khá lạ ở Việt Nam. Công ty TNHH Hợp Nhất Bách Việt chuyên khảo sát địa hình, scan 3D và khảo sát địa hình 3D bằng UAV. Chúng tôi xin giới thiệu dịch vụ đo đạc khảo sát địa hình 3D Flycam phục vụ thiết kế concept chuyên nghiệp.
Chúng tôi đã thực hiện rất nhiều dự án khảo sát địa hình 3D bằng flycam. Quý khách có thể tham khảo ở các link sau:
Và còn rất nhiều dự án khác.
Quét 3D UAV và khảo sát địa hình 3D bằng FlycamBạn cần đầu tư vào một dự án với một quy mô lớn, bạn cần khảo sát địa hình 3D phục vụ thiết kế ý tưởng.
Dữ liệu bạn cần trực quan trước hội đồng giám khảo hoặc thuyết phục gọi vốn đầu tư hoặc xin được đầu dự dự án.
Lúc này kết quả khảo sat địa hình bằng Flycam là giảm thiểu chi phí nhất nhưng lại phát huy công dụng rất nhiều.
Hiện nay, các kiến trúc sư đang quan tâm đến thiết kế dự án trên nền tảng 3D trực quan cao. Công nghệ máy tính và thiết bị và giải pháp quét 3D bằng Flycam đã giúp các kiến trúc sư hiện thực hóa thiết kế trên nền tảng 3D.
Mô hình 3D được quét từ thiết bị UAV, Flycam có tỷ lệ 1:1 độ chính xác cao. Ghi nhận các đặc điểm độ cao dáng đất, điểm đặc trưng địa hình từ vách đá, thác nước… một cách trung thực.
Do đó, các thiết kế của kiến trúc sư càng chi tiết, hợp lý và đẹp hơn rất nhiều. Sau đây là danh sách các phần mềm hỗ trợ thiết kế 3D với dữ liệu 3D bằng Flycam:
Trên đây là các phần mềm mà các kiến trúc sư có thể sử dụng để thiết kế 3D với dữ liệu 3D point cloud từ khảo sát địa hình 3D Flycam.
khảo sát địa hình 3D quét 3D bằng Flycam phát huy hiệu quả cao trong các khảo sát địa hình sau:
1. File 3dsmax: Mô hình 3D địa hình khu vực khảo sát.
2. File FBX: Mô hình 3D C18 địa hình khu vực khảo sát phục vụ chuyển qua các phần mềm đồ họa khác nhau
3. Link web 3D: Mô hình 3D địa hình khu vực khảo sát có thể xem trực tuyến tại bất kỳ đâu, hỗ trợ nhúng vào web khách hàng.
4. File DEM: Dữ liệu địa hình số theo chuẩn TIFF hoặc Google KMZ dùng để kết hợp với bản đồ vệ tinh
5. File Shp, dxf: Dữ liệu bình đồ gốc
6. File dwg: Dữ liệu bình đồ đã xử lý cho phần mềm Autocad sử dụng
7. File JPEG/TIFF: Ảnh chụp 2D có độ phân giải cực lớn toàn bộ khu vực khảo sát
8. Link web 360: Hình ảnh hiện trạng khu vực khảo sát được quan sát dạng 360 Panorama
Quét 3D UAV và khảo sát địa hình 3D bằng Flycam
Chúng tôi có nhiều kinh nghiệm trong khảo sát địa hình, am hiểu quy định và đặc biệt tư vấn nhiều dự án khảo sát địa hình 3D bằng Flycam.
Với những kinh nghiệm khảo sát đó, chúng tôi cung cấp dịch vụ chuyên nghiệp và nhanh nhất.
Bên cạnh đó, công ty chúng tôi có thể lập trình và phát triển những ứng dụng xem 360 và xem 3D trên nền web dễ dàng mà không phải dùng các dịch vụ xem 3D đắt đỏ khác.
Bách Việt cung cấp dịch vụ quét 3d địa hình flycam uav drone khắp các tỉnh thành gồm:
Trong khảo sát địa hình, ứng dụng công nghệ 3D laser scanning nhằm thu thập nguồn dữ liệu có độ chính xác.
Nhờ nguồn dữ liệu này mà người dùng chủ động trong các kế hoạch phát triển dự án đảm bảo chất lượng. Cùng dovenhanh.com tìm hiểu các ứng dụng 3D laser scanning trong khảo sát địa hình nhé.
Có thể nói, sự bùng nổ công nghệ chip xử lý đã biến những việc trước đây cực kỳ khó khăn trở nên dễ dàng, ít nhất là trong lãnh vực thiết kế 3D. Xu hướng ứng dụng công nghệ mới vào việc sản xuất đã trở nên phổ biến và trong lãnh vực xây dựng, khảo sát địa hình cũng vậy. Các thiết kế kiến trúc, quy hoạch cần dữ liệu đầu vào không đơn thuần là bản vẽ CAD cổ điển, dữ liệu cần trực quan hơn, rõ nét và đầy đủ hơn.
Do đó, lãnh vực trắc địa, xây dựng, khảo sát địa hình cũng ứng dụng công nghệ 3D. Bài viết này, dovenhanh.com giới thiệu dịch vụ quét 3D hiện trạng UAV/ Flycam thành lập mô hình 3D point cloud, những ưu điểm, khả năng cung cấp dữ liệu đa dạng. Cùng tìm hiểu ở phần sau nhé.
Quét 3D hiện trạng là các sử dụng thiết bị lidar/ laser hoặc thiết bị có thể tạo ra mô hình 3D bằng point cloud. Quét 3D hiện trạng bằng UAV là tạo ra mô hình 3D point cloud bằng thiết bị máy bay không người lái như flycam…
Quét hiện trạng 3D là việc thu thập dữ liệu của khu vực khảo sát gồm dáng đất, địa vật: cây, hố ga, cột điện, nhà…. Các địa vật thể hiện một cách trực quan hơn so với khảo sát địa hình truyền thống.
3D laser scaning là là một công nghệ không tiếp xúc, không phá hủy, có thể chụp kỹ thuật số hình dạng của các vật thể vật lý bằng cách sử dụng một dòng ánh sáng laser.
Máy quét laser 3D tạo ra các điểm đám mây điểm dữ liệu từ bề mặt của một vật thể.
Việc sử dụng quét 3D hiện trạng bằng thiết bị laser thường áp dụng trong tòa nhà, bên trong tòa nhà, hoặc một khu vực hạn chế tiếp xúc của con người như nhà máy, giàn khoan, khu mỏ…và các khu vực cần bảo tồn, tôn tạo…
Máy quét laser cung cấp mô hình độ chính xác cao, có khi đạt đến mm. Với mỗi mục đích khác nhau, có thể sử dụng những thiết bị đạt độ chính xác khác nhau và dĩ nhiên chi phí cũng khác nhau.
Khảo sát hiện trạng 3D bằng UAV cung cấp một giải pháp mô hình hóa 3D toàn bộ hiện trạng của khu vực từ trên cao với chi phí thấp. Qua đó, nhanh chóng cung cấp dữ liệu phục vụ thiết kế quy hoạch, thiết kế ý tưởng concept.
Việc khảo sát địa hình 3D bằng Flycam ngoài cung cấp dữ liệu bản đồ địa hình truyền thống, còn cung cấp các góc đẹp của địa hình như thác nước, khu đồi, bãi đá, bờ biển….
Qua đó, các thiết kế trở nên sống động, bám sát được hiện thực của địa hình. Nhà thiết kế biết được những điểm độc đáo của địa phương hiện có, chỉ cần cải tạo hoặc làm mới để nó trở nên độc đáo, điểm nhấn của dự án thiết kế.
PPK là phương pháp định vị động thời gian thực và hậu xử lý. Đây là một phương pháp dễ tiếp cận hơn hết trong giải pháp khảo sát địa hình bằng UAV (flycam).
GCP là phương pháp xử lý kết quả khảo sát địa hình bằng Flycam thông qua các điểm khống chế mặt đất.
Có rất nhiều nhầm lẫn về 2 công nghệ PPK và GCP, cách thức hoạt động và những gì phù hợp cho nhu cầu khảo sát địa hình của bạn. Sau đây ta sẽ đi so sánh và tìm hiểu 2 phương pháp xử lý kết quả khảo sát địa hình bằng DRONE – UAV – FLYCAM qua bài Đo đạc khảo sát địa hình bằng UAV PPK và GCP.
Đối với khảo sát địa hình bằng máy bay không người lái truyền thống, bạn cần có đủ số điểm khống chế ảnh mặt đất đã biết trước tọa độ để xác minh và nắn chỉnh hình ảnh của máy bay không người lái.
Máy bay không người lái tiêu chuẩn theo phương pháp khảo sát này mà không cần hiệu chỉnh số liệu GPS chỉ đơn giản là một thiết bị máy ảnh bình thường.
Với kỹ thuật đo đạc khảo sát địa hình bằng UAV này thì vị trí của máy ảnh hay flycam không được xác định chính xác trong không gian.
Do đó, dữ liệu bạn nhận được chỉ đơn giản phụ thuộc vào độ ổn định của phần cứng. Tức là độ ổn định, cân bằng … Điều này là không thể đủ để đưa vào thành lập các bản đồ, kể cả bản đồ địa hình.
Do đó, các điểm khống chế mặt đất rất quan trọng trong việc hiệu chỉnh độ chính xác kết quả đo đạc. Chỉ cần sai sót nhỏ trong hệ thống các điểm khống chế mặt đất cũng có thể làm kết quả khảo sát sai đi rất nhiều.
Phương pháp này, đòi hỏi người triển khai có nhiều kinh nghiệm và có những bước khảo sát sơ bộ địa hình trước khi triển khai. Từ việc khảo sát sơ bộ, kỹ sư khảo sát sẽ quyết định mật độ các điểm GCP có thể khống chế một khoảng diện tích bao nhiêu để tính toán mật độ điểm GCP cho hợp lý và mang lại kết quả tin cậy.
GCPs thường được xác định tọa độ, cao độ bằng phương pháp đo đạc truyền thống bằng máy toàn đạc điện tử hoặc các thiết bị RTK chính xác cao. Một số hình ảnh về các điểm GCP như sau
Với mẫu GCP này, rất dễ nhận dạng trên ảnh máy bay vì độ tương phản cao
Trong các bài sau, Đo Vẽ Nhanh sẽ tổng hợp kinh nghiệm về số lượng điểm GCPs, mật độ, khoảng cách để mang lại kết quả đo đạc địa hình bằng UAV tin cậy với độ chính xác cao.
Máy bay không người lái hỗ trợ RTK có khả năng theo dõi chính xác vị trí của chúng, điều mà máy bay không người lái thông thường không làm được.
Với phương pháp đo đạc PPK sẽ giúp giảm số lượng điểm GPCs rất nhiều và nâng hiệu quả công việc khảo sát hiện trường tăng gấp nhiều với phương pháp khảo sát địa hình truyền thống.
Tuy nhiên, trước hết ta nên hiểu công nghệ khảo sát PPK và RTK khác nhau như thế nào?
Kỹ thuật đo động thời gian thực (RTK) trên máy bay không người lái ghi lại thông tin của tín hiệu vệ tinh GPS và geotags trên ảnh trong suốt quá trình chụp ảnh. Vị trí của GPS được ghi lại cho trung tâm của bức ảnh.
Một trạm base tại mặt đất sẽ truyền tín hiệu GPS lên máy bay. Máy bay không người lái kết hợp với tín hiệu GPS của nó để xác định chính xác tọa độ của máy bay cũng như tâm bức ảnh từ trạm base.
Nhưng để đạt được điều này, máy bay không người lái RTK phải kết nối với trạm Base trong khi nó thu thập dữ liệu. Thật không may, mất tín hiệu có thể xảy ra, có thể là do hướng ăng ten và các trường hợp khác. Nếu điều này xảy ra dữ liệu sẽ trở nên không đáng tin cậy.
Bây giờ, bạn có thể tự hỏi thuật ngữ PPK đến từ đâu. PPK không phải là phần cứng, thật ra PPK mà là một quy trình xử lý khác bằng cách sử dụng máy bay không người lái RTK mà thôi.
Khảo sát địa hình bằng Flycam RTK
PPK là viết tắt viết tắt cụm từ Post-Processed Kinematic – đo động hậu xử lý. Sự khác biệt của quy trình xử lý công việc PPK là chúng có sử dụng số liệu trạm Base để hiệu chỉnh và nâng độ chính xác.
Với PPK, Drone sẽ định tọa độ X, Y, Z cho mỗi hình ảnh dựa trên thiết bị GPS trên máy bay đó. Trong khi Drone đang bay, trạm Base (có thể là trạm Base tự thiết lập hoặc trạm CORS) cũng đang ghi lại thông tin vị trí của nó, nhưng với độ chính xác rất cao (Vì Base được xác định bằng mạng lưới tam giác mà).
Khảo sát địa hình bằng Flycam với workflow PPK
Sau khi chuyến bay kết thúc, hai bộ dữ liệu GPS đó được khớp với nhau đồng bộ thời gian. Sau đó, dữ liệu GPS trên máy bay (kém chính xác) được sửa chữa, đưa ra các geotag chính xác cho hình ảnh.
Mặc dù các công nghệ RTK phù hợp trong một số trường hợp, nhưng dữ liệu khảo sát bằng máy bay theo quy trình PPK mang lại một lớp tin cậy bổ sung cho kết quả đo đạc.
Việc ứng dụng UAV vào thành lập bản đồ mang lại rất nhiều ưu điểm. Cụ thể:
Nhờ sản phẩm đa dạng hơn khảo sát địa hình truyền thống. Do đó, các sản phẩm thiết kế quy hoạch độc đáo, đẹp, chất lượng hơn, tiệm cận các thiết kế tầm cỡ quốc tế.
Thích hợp trong khảo sát địa hình Lâm Nghiệp, Sân Golf, Dự án Bất Động Sản trên núi, Cáp treo, lập quy hoạch 1/2000 quy mô lớn.
Hiện nay thủ tục xin phép bay chụp còn khó. Một số doanh nghiệp làm việc trong lãnh vực này lâu năm quen thuộc các thủ tục xin phép bay. Bởi vì việc bay chui, không giấy phép dễ dàng ảnh hưởng đến uy tín của dự án. Việc bay chụp không phép có thể bị phạt đến 80 triệu đồng.
Các thiết bị bay còn khá đắt đỏ, nhân lực bay chụp được đào tạo chủ yếu qua kinh nghiệm mà không qua trường hợp. Nhân sự lành nghề khá khan hiếm trong lãnh vực khảo sát địa hình bằng UAV.
Không khảo sát địa hình khi điều kiện thời tiết xấu như tốc độ gió lớn, thời tiết mưa, sương mù….
Sản phẩm có thể dùng cho công tác thiết kế quy hoạch một cách trực quan. Sản phẩm cung cấp chính của đo đạc bằng Drone RTK là:
Sản phẩm bàn giao cơ bản nhất của công tác khảo sát địa hình bằng Flycam là:
Các kết quả có đánh giá độ chính xác, trình bày phương pháp thực hiện, các căn cứ pháp lý như khảo sát địa hình truyền thống bằng toàn đạc hoặc RTK.
Kết quả thực tế ảo online (VR) do chúng tôi thực hiện, vừa xem online trên điện thoại và máy tính. Qua đó vừa xem tổng quan dự án, vừa PR dự án thông qua nhúng vào website của khách hàng
Các sản phẩm bàn giao của khảo sát địa hình bằng Flycam không những đảm bảo yêu cầu của thiết kế. Mà nó còn mang nhiều giá trị gia tăng như: trực quan hóa kết quả khảo sát. Ngoài ra nó cũng thích hợp để giám sát biến động của dự án qua từng thời kỳ. Thích hợp giám sát tiến độ, khối lượng thực hiện của dự án.
Trên đây, Dovenhanh.com đã giới thiệu ứng dụng của 3D laser scanning vào khảo sát địa hình. Chúng tôi là công ty cung cấp dịch vụ đo đạc bản đồ, khảo sát địa hình có ứng dụng công nghệ mới tại Việt Nam.
